Elektrisk isolator: arbejdsprincip, typer og anvendelser

Elektriske isolatorer hjælper dig med sikker afbrydelse af dele af et elektrisk system fra strømmen.I denne artikel lærer du, hvad en elektrisk isolator er, hvorfor den er vigtig for sikkerheden, og hvordan den fungerer under ubelastede forhold.Du vil også forstå dens hovedkomponenter, almindelige typer, og hvordan den adskiller sig fra en afbryder.Til sidst vil du se, hvor isolatorer bruges i elektriske systemer.

Katalog

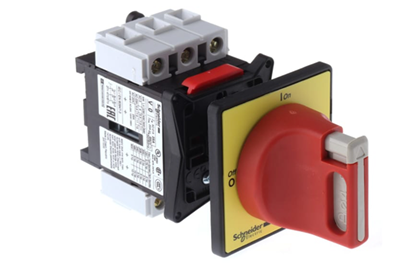

Figur 1. Elektrisk isolator

Hvad er en elektrisk isolator?

En elektrisk isolator er en mekanisk koblingsenhed, der bruges til fuldstændig at afbryde en del af et elektrisk kredsløb fra strømforsyningen.Dens hovedformål er at sikre sikre arbejdsforhold ved at give en klar og synlig adskillelse mellem strømførende og afbrudte sektioner.I modsætning til automatiske enheder betjenes en isolator manuelt og er kun designet til isolering, ikke til at afbryde strøm.Det skaber et fysisk brud i kredsløbet, så du sikkert kan udføre vedligeholdelse eller inspektion.Elektriske isolatorer bruges i vid udstrækning i strømsystemer for at forbedre sikkerheden og forhindre utilsigtet kontakt med strømførende komponenter.

Hvorfor er elektriske isolatorer vigtige?

Elektriske isolatorer er gode til at opretholde sikkerheden i elektriske systemer, især under vedligeholdelses- og reparationsarbejde.De sikrer, at en del af kredsløbet er fuldstændig afbrudt, hvilket reducerer risikoen for elektrisk stød eller beskadigelse af udstyr.Ved at give et synligt åbent mellemrum hjælper isolatorer med at bekræfte, at der ikke flyder strøm i den isolerede del.Dette gør det mere sikkert at arbejde på højspændingsudstyr med tillid.Elektriske isolatorer hjælper også med at forhindre utilsigtet energitilførsel, som kan føre til alvorlige farer i industri- og strømdistributionsmiljøer.

Elektrisk isolator arbejdsprincip

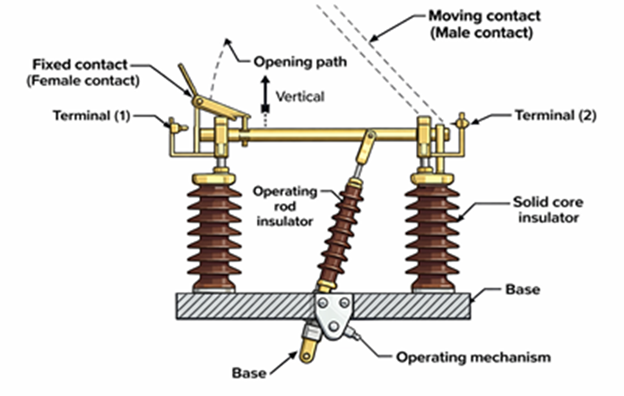

Figur 2. Arbejdsdiagram for elektrisk isolator

En elektrisk isolator fungerer kun, når der ikke flyder nogen belastningsstrøm i kredsløbet, hvilket sikrer sikre koblingsforhold.Når isolatoren åbnes, adskilles dens bevægelige kontakt fra den faste kontakt for at skabe en klar luftspalte.Denne luftspalte fungerer som en synlig barriere, der bekræfter elektrisk afbrydelse.Åbningshandlingen udføres normalt gennem en mekanisk betjeningsmekanisme, der tillader jævn og kontrolleret bevægelse.Da der ikke er nogen strøm under drift, dannes der ingen lysbue mellem kontakterne.Isolatoren forbliver i åben position for at opretholde fuldstændig isolation, indtil den lukkes manuelt igen.Dette enkle driftsprincip sikrer pålidelig og sikker adskillelse af elektriske kredsløb.

Komponenter i en elektrisk isolator

• Fast kontakt

Den faste kontakt er en stationær ledende del forbundet med den indgående eller udgående linje.Det giver et stabilt punkt for elektrisk tilslutning, når isolatoren er lukket.Denne komponent er designet til at håndtere højspænding og opretholde pålidelig kontakt med minimal modstand.

• Flytte kontakt

Den bevægelige kontakt er den del, der fysisk åbner eller lukker kredsløbet.Den bevæger sig væk fra eller mod den faste kontakt for at skabe eller fjerne den elektriske forbindelse.Dens design sikrer jævn drift og korrekt justering under skift.

• Isolatorer

Isolatorer understøtter de ledende dele og forhindrer uønsket strøm til jorden eller strukturen.De er typisk lavet af porcelæn eller kompositmaterialer for høj elektrisk styrke.Disse komponenter giver også mekanisk støtte for at opretholde korrekt afstand mellem spændingsførende dele.

• Driftsmekanisme

Betjeningsmekanismen styrer åbning og lukning af isolatoren.Den kan være manuel eller motordrevet afhængig af applikationen.Denne mekanisme sikrer, at kontakterne bevæger sig sikkert og præcist under drift.

• Bundramme

Bundrammen holder alle komponenter sammen og giver strukturel stabilitet.Det er normalt lavet af metal for at understøtte den mekaniske belastning af isolatoren.Rammen sikrer også korrekt justering af kontakter og isolatorer.

Typer af elektriske isolatorer

Single Break Isolator

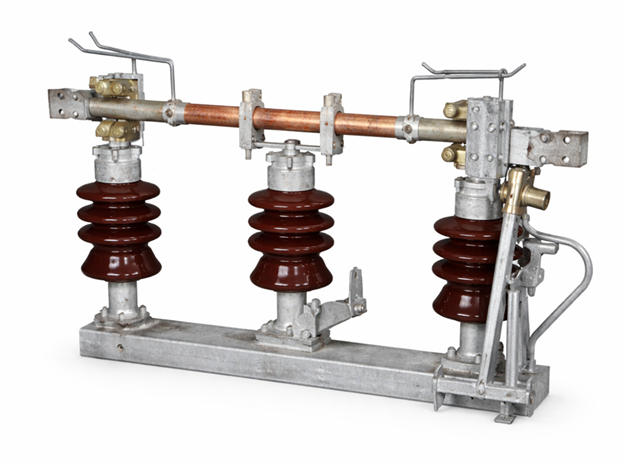

Figur 3. Single Break Isolator

En enkelt brudisolator er en type elektrisk isolator, der bruger et kontaktadskillelsespunkt til at afbryde kredsløbet.Den består af én bevægelig kontakt, der adskilles fra en fast kontakt for at skabe en enkelt luftspalte.Denne enkle struktur gør det nemt at betjene og vedligeholde i standard strømsystemer.Kontaktbevægelsen er normalt vandret eller roterende, hvilket tillader klar synlighed af den åbne position.På grund af dets enkle design er det almindeligt anvendt i mellemspændingstransformatorstationer og distributionssystemer.Udstyret vist på figuren afspejler dets enkle kontaktarrangement og kompakte layout.Enkeltbrudsisolatorer er ideelle til applikationer, hvor plads og omkostningseffektivitet er vigtige.

Double Break Isolator

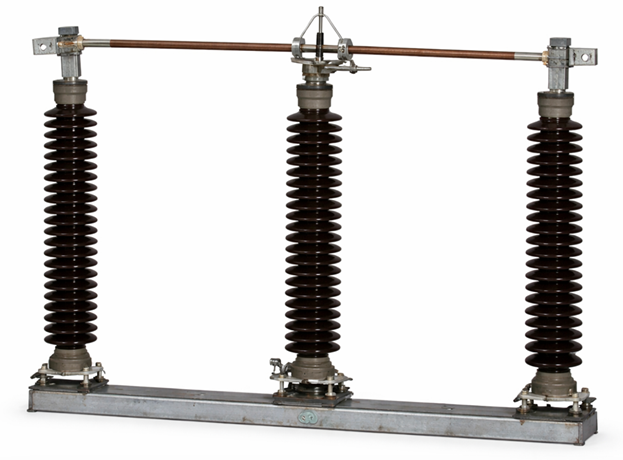

Figur 4. Dobbeltbrudsisolator

En dobbeltbrudsisolator er en elektrisk isolator, der skaber to separate kontaktgab under drift.Den har en central bevægelig kontakt, der adskilles fra to faste kontakter på begge sider og danner dobbelte isolationspunkter.Dette design forbedrer den elektriske isolation ved at øge afstanden mellem strømførende dele.Bevægelsen af ​​kontakter er afbalanceret, hvilket forbedrer den mekaniske stabilitet og ydeevne.Det er almindeligt anvendt i højspændingstransformatorstationer, hvor stærkere isolering er påkrævet.Figuren illustrerer den symmetriske struktur, der understøtter effektiv frakobling.Dobbeltbrudsisolatorer er velegnede til systemer, der kræver højere sikkerhedsmargener og pålidelig isolering.

Pantograf isolator

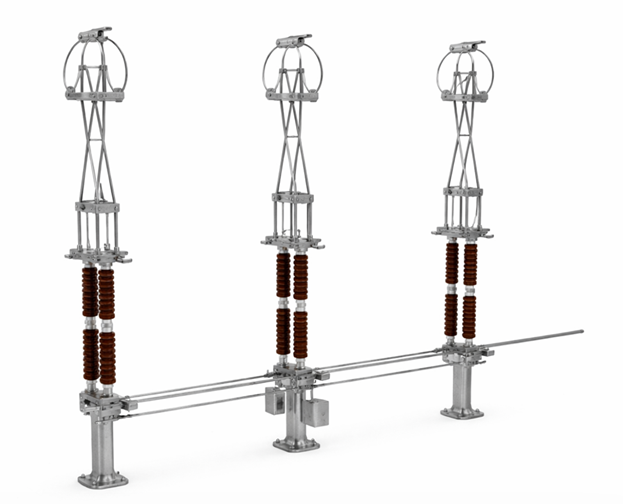

Figur 5. Strømaftagerisolator

En strømaftagerisolator er en type isolator, der bruger en lodret løftemekanisme til at forbinde eller afbryde kredsløbet.Den har en bevægelig arm, der rejser sig opad for at komme i kontakt med en overliggende leder.Denne lodrette bevægelse muliggør effektiv udnyttelse af pladsen i kompakte transformerstationer.Strukturen omfatter ledarme, der udvider sig og trækker sig sammen under drift.Det er meget udbredt i højspændingsapplikationer, hvor vandret plads er begrænset.Figuren viser den karakteristiske løftekonstruktion, der muliggør lodret kobling.Strømaftagerisolatorer er ideelle til moderne transformerstationer, der kræver kompakte og fleksible layouts.

Horisontal brudisolator

Figur 6. Vandret brudisolator

En horisontal brudisolator er en elektrisk isolator, hvor den bevægelige kontakt åbner sidelæns for at afbryde kredsløbet.Kontakterne roterer eller svinger vandret for at skabe et synligt mellemrum mellem dem.Denne type er almindeligvis installeret i udendørs transformerstationer på grund af dens enkle struktur og lette vedligeholdelse.Det giver et klart overblik over den åbne position, hvilket forbedrer driftssikkerheden.Designet tillader nem installation på bærende strukturer med tilstrækkelig afstand.Figuren afspejler den sideåbningsbevægelse, der er typisk for denne isolatortype.Horisontale brudisolatorer bruges i vid udstrækning i transmissions- og distributionssystemer.

Lodret brudisolator

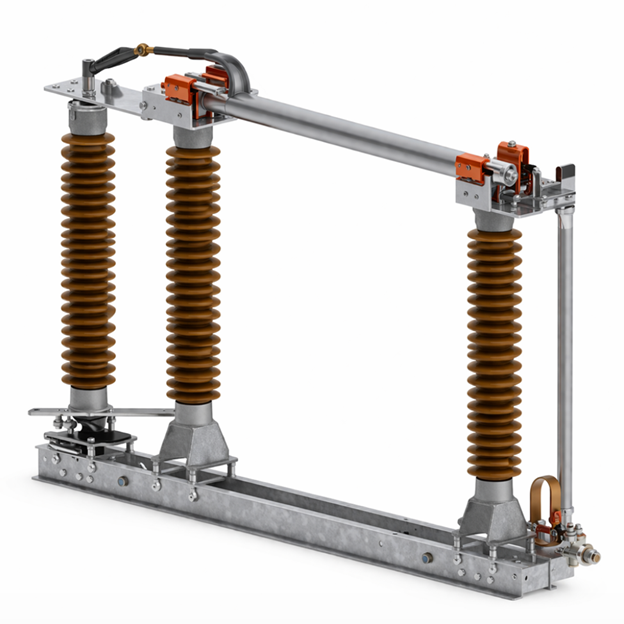

Figur 7. Lodret brudisolator

En vertikal brudisolator er en elektrisk isolator, hvor den bevægelige kontakt åbner opad eller nedad for at skabe isolation.Den lodrette bevægelse hjælper med at reducere den vandrette plads, der kræves til installation.Dette design er nyttigt i transformerstationer, hvor pladsbegrænsninger er et problem.Kontakterne bevæger sig i et lodret plan, hvilket sikrer en klar og synlig adskillelse.Det er almindeligt anvendt i højspændingssystemer, hvor der er behov for effektiv pladsudnyttelse.Figuren fremhæver den opadgående åbningsmekanisme, der definerer denne isolatortype.Lodrette brudisolatorer foretrækkes i kompakte layouts med begrænset jordareal.

Elektrisk isolator vs Circuit Breaker

Feature	Elektrisk Isolator	Strømafbryder
Hovedfunktion	Giver fysisk afbrydelse af et kredsløb for sikkerhed	Registrerer fejl og afbryder strømmen for at beskytte systemet
Operationstype	Manuel eller motordrevet (ikke-automatisk)	Automatisk udløsning med valgfri manuel styring
Lasthåndtering	Fungerer kun kl 0 A (ubelastet tilstand)	Fungerer under fuld belastning og fejlstrømsforhold
Bedømt Afbrydelseskapacitet	0 kA (kan ikke afbryde strøm)	Typisk 6 kA til 63 kA eller højere afhængig af type
Buehåndtering	Ingen bue undertrykkelsesmekanisme	Bruger bue bratkølingsmetoder (luft, olie, SF₆ eller vakuum)
Sikkerhedsrolle	Sikrer synlig isolering til vedligeholdelse	Giver beskyttelse mod overbelastning og kortslutning
Skiftehastighed	Langsomt (sekunder, operatørafhængig)	Hurtigt (millisekunder, typisk 10-100 ms)
Beskyttelse Evne	Ingen beskyttelse funktion	Indbygget beskyttelse (overstrøm, kortslutning, nogle gange jordfejl)
Typisk brug	Vedligeholdelse isolation og sikkerhedsprocedurer	Fejlbeskyttelse og driftsskift
Kontakt Operation	Åbner kun når strømmen er allerede nul	Åbner mens strøm løber (inklusive fejlstrøm)
Automatiseringsniveau	Lav (manuel eller grundlæggende motorstyring)	Høj (relæstyrede, fuldautomatiske systemer)
Installation Område	Installeret i understationer og koblingsanlæg (højspændingsside)	Brugt i understationer, distributionspaneler og slutbrugersystemer
Design Kompleksitet	Simpelt mekanisk struktur	Kompleks system med sensor-, udløsnings- og lysbuekontrolkomponenter
Vedligeholdelse Krav	Minimal (eftersyn og rengøring)	Regelmæssig nødvendig vedligeholdelse (kontakter, mekanisme, lysbuekammer)
Isolation Synlighed	Giver synlige luftspalte (klar afbrydelse)	Intet synligt isolation;kræver separat isolator for sikkerheden

Fordele og ulemper ved elektriske isolatorer

Fordele ved elektriske isolatorer

• Giver et klart synligt luftgab til sikkerhedsbekræftelse

• Meget pålidelig på grund af færre bevægelige dele

• Lave vedligeholdelseskrav ved langvarig brug

• Omkostningseffektiv sammenlignet med komplekse koblingsenheder

• Forbedrer sikkerheden under vedligeholdelsesprocedurer

Ulemper ved elektriske isolatorer

• Kan ikke fungere under belastningsforhold

• Ingen lysbueslukningsmekanisme tilgængelig

• Kræver yderligere enheder såsom afbrydere

• Manuel betjening kan øge koblingstiden

• Begrænset funktionalitet sammenlignet med beskyttelsesanordninger

• Ikke egnet til fejlafbrydelse

Anvendelser af elektriske isolatorer

1. Strømforsyningsstationer

Elektriske isolatorer er almindeligvis installeret i transformerstationer for at isolere dele af transmissionsledninger og udstyr.De muliggør sikker vedligeholdelse ved at afbryde højspændingskredsløb fra strømforsyningen.Dette hjælper med at forhindre ulykker og sikrer pålidelig systemdrift.

2. Transmissions- og distributionssystemer

I krafttransmissionsnetværk bruges isolatorer til at adskille defekte eller inaktive sektioner.De hjælper med at opretholde systemets stabilitet ved at isolere specifikke linjer under reparationer.Dette forbedrer den overordnede effektivitet og sikkerhed ved strømforsyning.

3. Industrielle elektriske systemer

Industrielle anlæg bruger isolatorer til at afbryde maskiner og elektriske paneler under servicering.Dette sikrer arbejdernes sikkerhed ved håndtering af elektrisk udstyr.Det hjælper også med at forhindre uventet maskinstart.

4. Skift stationer

Isolatorer bruges i omstillingsstationer til at styre og styre strømstrømmen mellem forskellige netværkssektioner.De giver en sikker måde at isolere kredsløb på uden at afbryde hele systemet.Dette understøtter fleksibel systemdrift.

5. Vedvarende energisystemer

I sol- og vindkraftsystemer bruges isolatorer til at afbryde paneler eller turbiner fra nettet.Dette muliggør sikker vedligeholdelse og inspektion af udstyr til vedvarende energi.Det beskytter også teknikere mod elektriske farer.

6. Jernbaneelektrificeringssystemer

Elektriske isolatorer bruges i jernbanesystemer til at isolere luftledninger til vedligeholdelsesarbejde.De sikrer, at dele af banen er spændingsløse før reparationer.Dette forbedrer sikkerheden for vedligeholdelsespersonale, der arbejder på elektrificerede jernbanenet.

Konklusion

Elektriske isolatorer spiller en rolle i elektrisk sikkerhed ved at give en klar og pålidelig måde at adskille spændingsløse sektioner fra strømførende kredsløb.Deres værdi kommer fra deres enkle design, synlige isolation og brede anvendelse i transformerstationer, transmissionssystemer, industrielle opsætninger og andre strømapplikationer.Forskellige isolatortyper er designet til at passe til specifikke installations- og pladskrav, mens deres begrænsninger gør dem kun egnede til tomgangskobling.At forstå deres funktion, dele, fordele og anvendelser hjælper med at vælge den rigtige isolator til sikker og effektiv systemdrift.
