Trykknapkontakt forklaret for nem læring

Trykknapper giver dig mulighed for nemt at kontrollere elektriske kredsløb med et enkelt tryk.I denne artikel lærer du, hvad en trykknapkontakt er, hvordan den fungerer, og hoveddelene inde i den.Du vil også forstå de forskellige typer baseret på betjening, kontaktkonfiguration og stang og kast.Derudover vil du se, hvor de bruges, hvordan de er sammenlignet med andre switches, og hvordan du vælger den rigtige.

Katalog

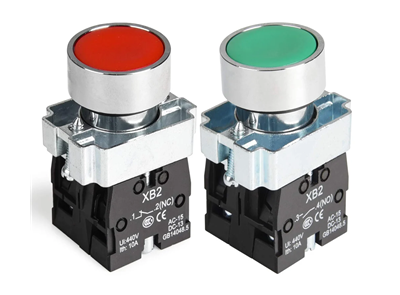

Figur 1. Trykknapkontakt

Hvad er en trykknapkontakt?

En trykknapkontakt er en simpel elektrisk enhed, der bruges til manuelt at styre et kredsløb ved at trykke på en knap.Det findes almindeligvis i kontrolpaneler, maskiner og elektroniske enheder, hvor der kræves hurtig brugerinput.Denne type kontakt giver en bruger mulighed for at starte, stoppe eller udløse en handling med et enkelt tryk.Den er designet til nem betjening og pålidelig ydeevne i både lav- og højeffektsystemer.

Trykknapper er meget udbredt, fordi de giver direkte og intuitiv kontrol.De er ofte installeret på paneler eller udstyr for nem adgang.Disse kontakter fås i forskellige størrelser, former og materialer afhængigt af applikationen.Deres hovedformål er at give en hurtig og effektiv måde at styre elektriske funktioner på uden komplekse mekanismer.

Funktionsprincip for trykknapkontakt

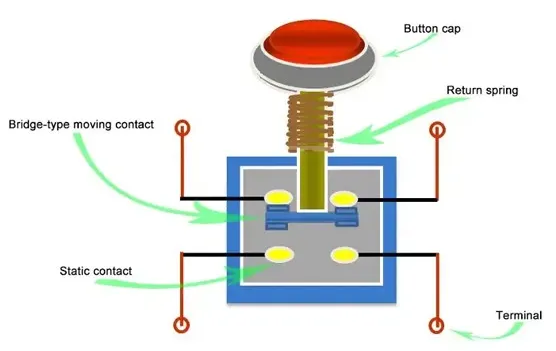

Figur 2. Arbejdsmekanisme

En trykknapkontakt virker ved at ændre tilstanden af et elektrisk kredsløb, når der trykkes på knappen.Når der ikke påføres kraft, forbliver kredsløbet i sin standardtilstand, enten åben eller lukket afhængigt af designet.Ved at trykke på knappen påføres en intern mekanisme kraft, som får de elektriske kontakter til at bevæge sig.Denne bevægelse tillader enten strøm at flyde eller stopper den øjeblikkeligt.

Når knappen slippes, vender kontakten tilbage til sin oprindelige tilstand, og kredsløbet genoprettes til standardtilstanden.Denne hurtige overgang sikrer pålidelig kontrol af elektriske signaler i realtid.Ændringen i kontaktposition påvirker direkte strømflowet, hvilket får kontakten til at fungere som et kontrolpunkt i kredsløbet.Denne enkle handling gør trykknapkontakter effektive til præcise og gentagne operationer.

Komponenter i en trykknapkontakt

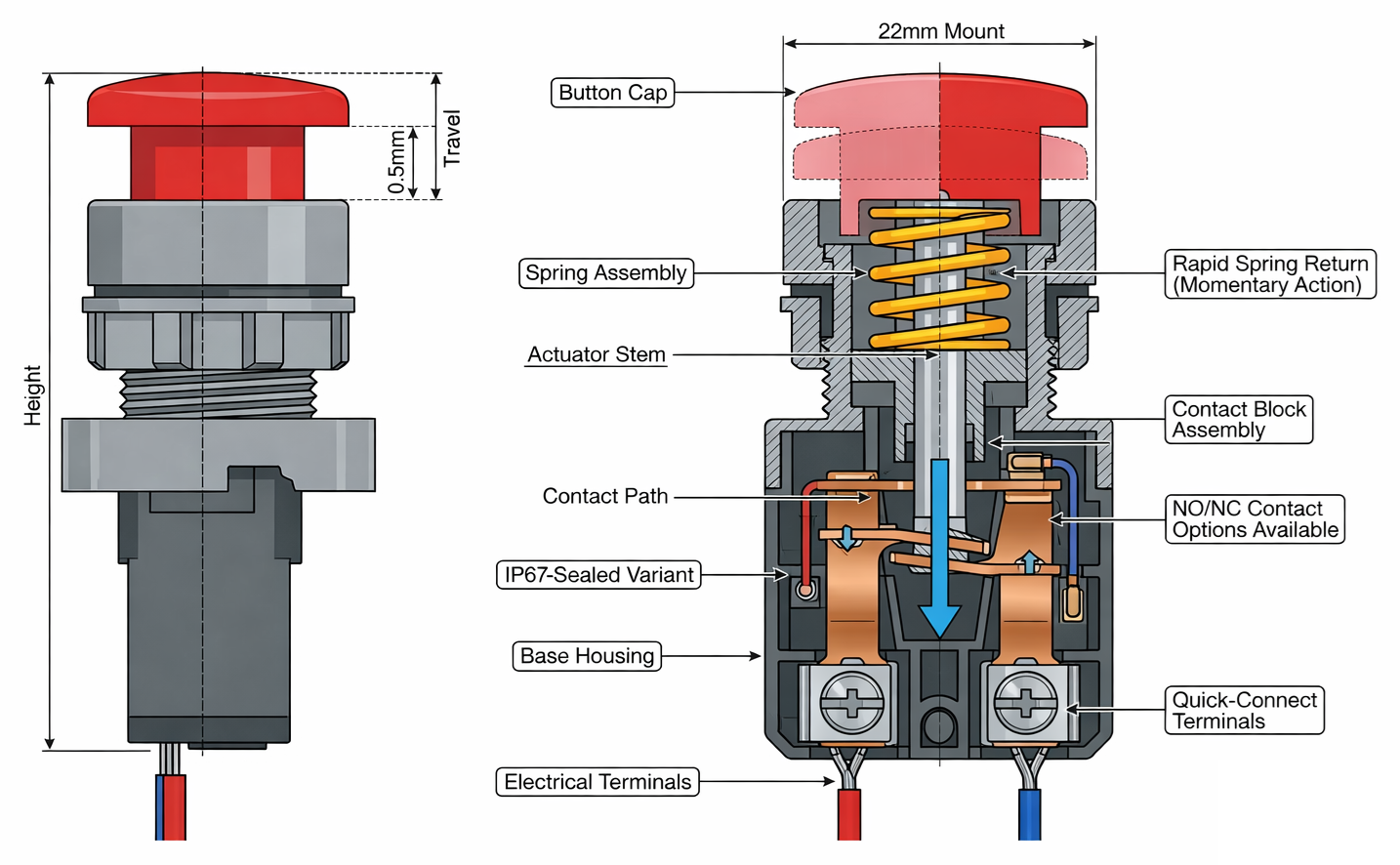

Figur 3. Trykknap intern struktur

• Knaphætte (aktuator)

Knaphætten er den synlige del, der trykkes på for at betjene kontakten.Den er designet til nem kontakt og kan komme i forskellige farver og former til identifikation.Aktuatoren overfører den påførte kraft til den interne mekanisme.Dens design sikrer jævn og ensartet pressehandling ved gentagen brug.

• Retur foråret

Returfjederen er ansvarlig for at bringe knappen tilbage til sin oprindelige position efter at være blevet trykket ned.Den lagrer mekanisk energi, når den er komprimeret, og frigiver den, når kraften fjernes.Dette sikrer, at kontakten nulstilles hurtigt og pålideligt.Fjederen hjælper også med at opretholde en ensartet taktil feedback under drift.

• Flytende kontakt (brokontakt)

Den bevægelige kontakt skifter position, når der trykkes på knappen.Den forbinder eller afbryder den elektriske vej inde i kontakten.Denne del er designet til holdbarhed til at håndtere gentagne kontaktcyklusser.Dens bevægelse bestemmer direkte, om strømmen løber gennem kredsløbet.

• Statisk kontakt

Den statiske kontakt forbliver fast inde i kontakten og fungerer som forbindelsespunktet for den bevægelige kontakt.Den danner den elektriske vej, når den berøres af den bevægelige kontakt.Disse kontakter er normalt lavet af ledende materialer til effektiv strømoverførsel.Deres stabile position sikrer ensartet skifteydelse.

• Kontakt Block Assembly

Kontaktblokken rummer kontaktsystemet og understøtter korrekt justering.Det sikrer, at de bevægelige og statiske kontakter mødes korrekt under drift.Denne struktur hjælper med at opretholde den elektriske pålidelighed og reducerer slid.Det tillader også modulær udskiftning i nogle switchdesigns.

• Terminaler (elektriske forbindelser)

Terminaler er de eksterne forbindelsespunkter, hvor ledninger er fastgjort.De gør det muligt at integrere kontakten i et elektrisk kredsløb.Disse kan være skrue-, lodde- eller hurtigforbindelsesterminaler.Korrekt terminaldesign sikrer sikre og stabile elektriske forbindelser.

• Hus (krop/base)

Huset omslutter alle indvendige komponenter og giver mekanisk beskyttelse.Det er typisk lavet af slidstærke plast- eller metalmaterialer.Huset understøtter også montering på paneler eller kabinetter.Det beskytter de indre dele mod støv, fugt og mekaniske skader.

Typer af trykknapkontakter

Baseret på drift

1. Kortvarig trykknapkontakt

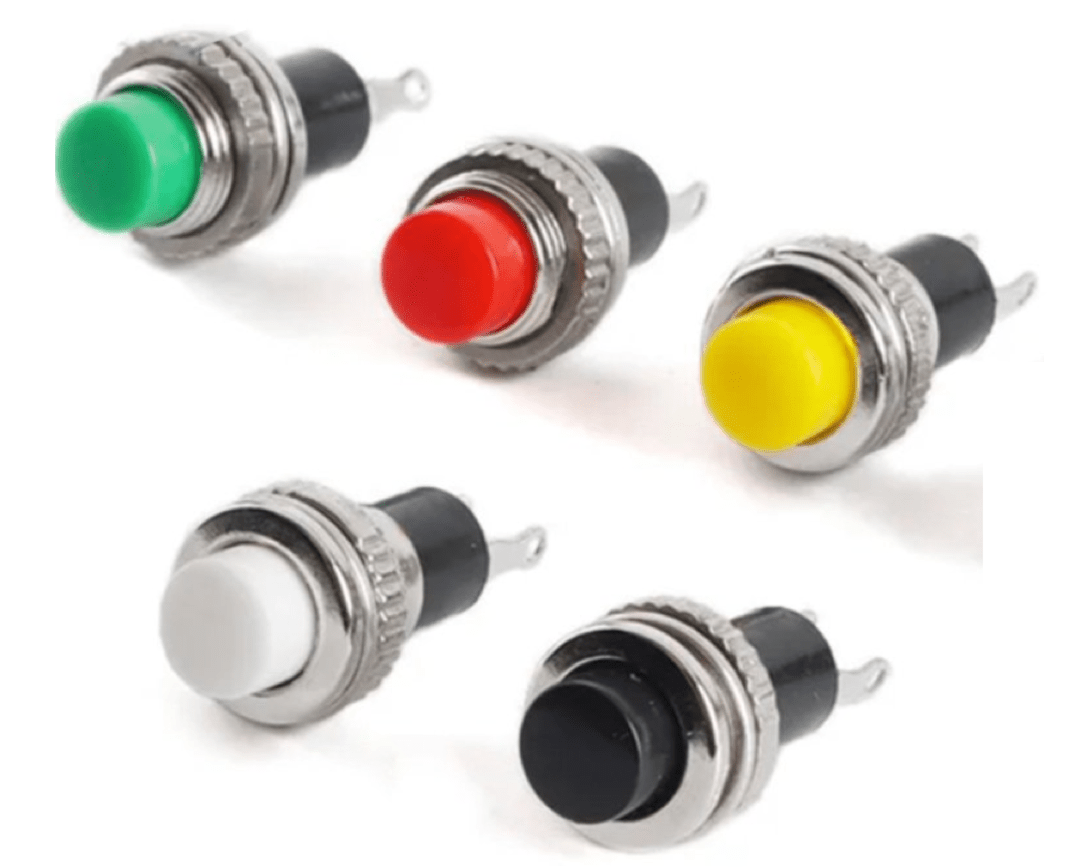

Figur 4. Eksempel på øjeblikskontakt

En kortvarig trykknapkontakt er en type kontakt, der kun forbliver aktiv, mens den trykkes ned.Når trykket er fjernet, vender det automatisk tilbage til sin oprindelige tilstand.Denne adfærd er almindeligt anvendt i applikationer, der kræver midlertidig aktivering, såsom dørklokker eller kontrolsignaler.Den hurtige returhandling sikrer præcis og kortvarig kontrol.

Disse kontakter er designet til at give øjeblikkelig respons under drift.Trykhandlingen udløser en ændring, og frigivelse stopper handlingen øjeblikkeligt.Dette gør dem velegnede til systemer, hvor kontinuerlig aktivering ikke er nødvendig.Deres enkle betjening og hurtige nulstillingsadfærd gør dem meget udbredte i kontrolpaneler og elektroniske enheder.

2. Låsende (vedligeholdt) trykknapkontakt

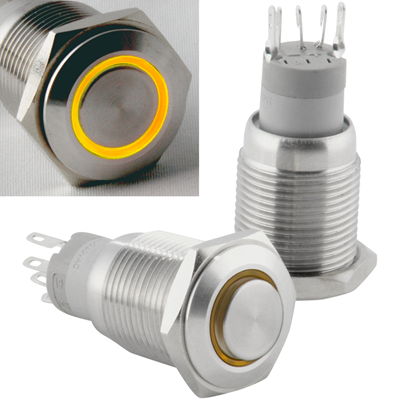

Figur 5. Eksempel på låsekontakt

En låsende trykknapkontakt er en type kontakt, der forbliver i sin sidste position efter at være blevet trykket ned.Når knappen trykkes én gang, forbliver den aktiveret, indtil den trykkes igen for at ændre dens tilstand.Dette gør det muligt for kontakten at opretholde sin funktion uden konstant tryk.Det bruges almindeligvis til tænd/sluk-styring i elektriske systemer.

Denne type switch giver stabil drift til applikationer, der kræver en konstant tilstand.Brugeren behøver ikke at holde knappen nede for at holde kredsløbet aktivt.Hvis du trykker på den igen, skiftes tilstanden tilbage, hvilket gør det nemt at styre enheder.Dens vedligeholdte adfærd er nyttig til strømstyring og udstyrsdrift.

Baseret på kontaktkonfiguration

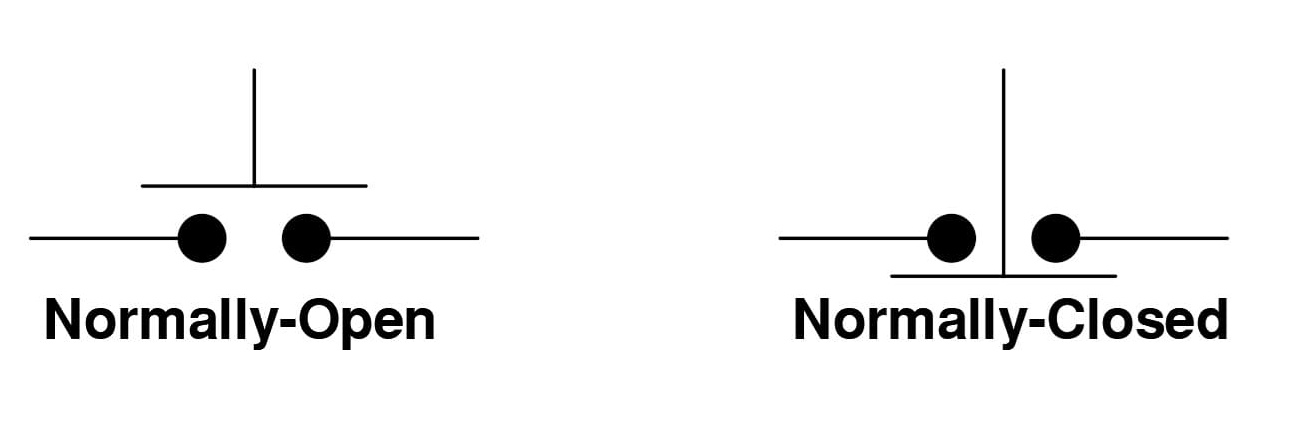

Figur 6. NO vs NC diagram

1. Normalt åben (NEJ)

En normalt åben trykknapkontakt er en type kontakt, hvor kredsløbet er åbent i sin standardtilstand.Det betyder, at der ikke løber nogen strøm, før der trykkes på knappen.Når knappen trykkes ned, lukker kontakterne og tillader strøm at passere gennem kredsløbet.Når det er frigivet, vender kredsløbet tilbage til sin åbne tilstand.

Denne type konfiguration bruges almindeligvis i kontrolsystemer, der kun kræver aktivering, når det er nødvendigt.Det sikrer, at kredsløbet forbliver inaktivt, medmindre det udløses af brugeren.Opførslen er tydeligt vist i typiske kontaktdiagrammer, hvor mellemrummet lukkes under drift.Det er meget brugt i startknapper og signalindgange.

2. Normalt lukket (NC)

En normalt lukket trykknapkontakt er en type kontakt, hvor kredsløbet er lukket i sin standardtilstand.Dette gør det muligt at strømme kontinuerligt, når knappen ikke trykkes ned.Et tryk på knappen åbner kredsløbet og afbryder strømmen.Slipning af knappen genopretter den lukkede kredsløbstilstand.

Denne konfiguration bruges almindeligvis i sikkerhedssystemer og nødstopfunktioner.Det sikrer, at kredsløbet forbliver aktivt, medmindre det med vilje afbrydes.Ændringen i kontakttilstand er tydeligt repræsenteret i standarddiagrammer under drift.Det er nyttigt i applikationer, hvor afbrydelse af strøm er påkrævet for at beskytte.

Baseret på Pole and Throw

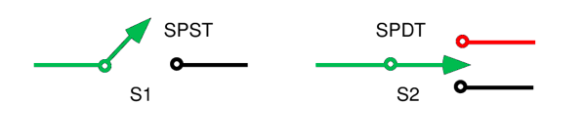

Figur 7. SPST- og SPDT-diagram

SPST og SPDT er enkeltpolede afbryderkonfigurationer, der styrer ét elektrisk kredsløb.En SPST-kontakt (Single Pole Single Throw) har én indgang og én udgang, hvilket muliggør enkel on/off-kontrol.Den fungerer som en grundlæggende kontakt, der enten forbinder eller afbryder et kredsløb.Dette gør den velegnet til ligetil skiftende opgaver.

En SPDT-kontakt (Single Pole Double Throw) styrer også et kredsløb, men giver to mulige udgangsveje.Det gør det muligt at lede strømmen til en af ​​to forbindelser.Dette gør det nyttigt til at vælge mellem to forskellige kredsløb eller tilstande.Diagrammet viser typisk én indgang, der skifter mellem to udgange.

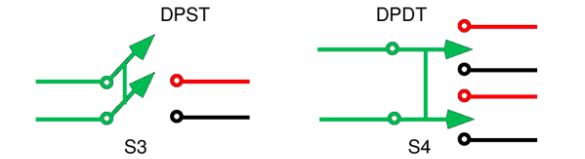

Figur 8. DPST- og DPDT-diagram

DPST og DPDT er dobbeltpolede switch-konfigurationer designet til at styre flere kredsløb på samme tid.En DPST-kontakt (Double Pole Single Throw) kan styre to separate kredsløb samtidigt med en enkelt handling.Det gør det muligt at tænde eller slukke for begge kredsløb sammen.Dette er nyttigt i applikationer, der kræver synkroniseret kontrol.

En DPDT-kontakt (Double Pole Double Throw) styrer to kredsløb og giver to koblingsveje til hver.Det tillader mere kompleks omskiftning ved at omdirigere strøm på flere måder.Denne konfiguration bruges almindeligvis i vendekredsløb og avancerede kontrolsystemer.Diagrammet viser typisk to poler, der skifter mellem to sæt udgange.

Fordele og ulemper ved trykknapper

Fordele ved trykknapper

• Enkel og nem at betjene

• Hurtig responstid

• Kompakt og pladsbesparende design

• Pålidelig til gentagen brug

• Fås i mange størrelser og stilarter

• Velegnet til både lav- og højeffektsystemer

Begrænsninger af trykknapkontakter

• Begrænset kontrol sammenlignet med komplekse switches

• Mekanisk slid over tid

• Kræver fysisk interaktion

• Kan have behov for beskyttelse i barske miljøer

• Ikke ideel til kontinuerlig omskiftning uden støttekredsløb

Anvendelser af trykknapkontakter

1. Industrielle kontrolpaneler

Trykknapkontakter bruges almindeligvis i industrimaskiner til start, stop og nulstillingsfunktioner.De giver hurtig og direkte kontrol til operatører, der håndterer udstyr.Deres klare mærkning og farvekodning forbedrer sikkerheden og effektiviteten.Disse kontakter er gode til pålidelig maskindrift.

2. Forbrugerelektronik

Mange dagligdags enheder såsom apparater og gadgets bruger trykknapkontakter til brugerinput.De gør det nemt at kontrollere funktioner uden komplekse grænseflader.Deres kompakte størrelse gør dem velegnede til små elektroniske enheder.De forbedrer brugervenlighed og bekvemmelighed.

3. Automotive Systemer

Trykknapper bruges i køretøjer til funktioner som motorstart, hornaktivering og kontrolsystemer.De giver hurtig adgang til vigtige handlinger under kørslen.Deres holdbarhed sikrer pålidelig ydeevne under forskellige forhold.Disse kontakter forbedrer førerens kontrol og komfort.

4. Medicinsk udstyr

Medicinsk udstyr bruger trykknapper til præcise og kontrollerede operationer.De gør det muligt at betjene udstyret sikkert og effektivt.Deres lydhøre handling er vigtig i forskellige situationer.Rene og forseglede designs bruges ofte til hygiejne.

5. Home Automation Systems

Trykknapper bruges i smart home-systemer til belysning, sikkerhed og enhedskontrol.De giver en enkel grænseflade til styring af automatiserede funktioner.Deres integration med elektroniske systemer gør dem alsidige.De forbedrer bekvemmeligheden i moderne hjem.

6. Kontrol- og instrumenteringssystemer

I måle- og kontrolsystemer bruges trykknapper til at udløse funktioner og justere indstillinger.De giver nøjagtige manuelle input til systemkontrol.Deres pålidelighed sikrer ensartet ydeevne i følsomme applikationer.Disse switches bruges i vid udstrækning til test- og overvågningsopsætninger.

Trykknapkontakt vs vippekontakt vs vippekontakt

Feature	Tryk knap Skift	Vippekontakt	Vippekontakt
Aktiveringskraft	1,5-5 N typisk	2–6 N typisk	2–5 N typisk
Rejseafstand	0,5-3 mm	2-6 mm	1,5-4 mm
Operationstype	Øjeblikkelig eller låsende	Kun vedligeholdt	Kun vedligeholdt
Elektrisk liv	100.000-1.000.000 cyklusser	50.000-200.000 cyklusser	50.000-150.000 cyklusser
Mekanisk liv	Op til 1.000.000+ presser	100.000-500.000 skifter	100.000-300.000 presser
Kontaktvurderinger	0,1A–10A (lav til medium)	3A–20A (medium for høj)	6A–20A (medium for høj)
Monteringshul Størrelse	8 mm, 12 mm, 16 mm, 22 mm	6 mm-12 mm typisk	20 mm-30 mm rektangulær udskæring
Paneltykkelse	1-6 mm	1-5 mm	1-4 mm
Skiftehastighed	<10 ms svar	10-20 ms	10-20 ms
Kontakt Modstand	≤50 mΩ typisk	≤20 mΩ typisk	≤20 mΩ typisk
Tætningsgrad	Op til IP67/IP68 tilgængelig	Typisk IP40-IP65	Typisk IP40-IP65
Belysning Mulighed	Fælles (LED ring/indikator)	Begrænset	Almindelig (baggrundsbelyst typer)
Terminaltyper	Lodde, skrue, hurtig tilslutning	Lodde, skrue	Hurtig tilslutning, klinge
Driftstemperatur	-25°C til +85°C typisk	-20°C til +85°C	-20°C til +85°C

Konklusion

Trykknapkontakter tilbyder en pålidelig og nem måde at styre elektriske kredsløb gennem simpel manuel input.Deres funktion er baseret på grundlæggende kontaktbevægelse, understøttet af veldefinerede interne komponenter og forskellige konfigurationer såsom momentan, låsende, NO/NC og forskellige stang- og kastetyper.De er meget brugt på tværs af industrier på grund af deres hurtige reaktion, kompakte design og alsidighed, på trods af nogle begrænsninger som mekanisk slid.Valget af den rigtige kontakt afhænger af elektriske klassificeringer, driftstype, miljø og byggekvalitet for at sikre korrekt ydeevne og langsigtet pålidelighed.
