Miniature Circuit Breaker (MCB): Arbejdsprincip, typer, klassificeringer og valgvejledning

Denne artikel hjælper dig med at forstå, hvad en miniatureafbryder (MCB) er, og hvordan den beskytter et elektrisk kredsløb mod overbelastning og kortslutning.Du vil lære dens hoveddele, hvordan den fungerer, og hvorfor den afbryder strømmen under fejl.Den forklarer også tripkurvetyper, polkonfigurationer og brudkapacitetsklassificeringer.Endelig vil du se almindelige applikationer, og hvordan du vælger den korrekte MCB til et kredsløb.

Katalog

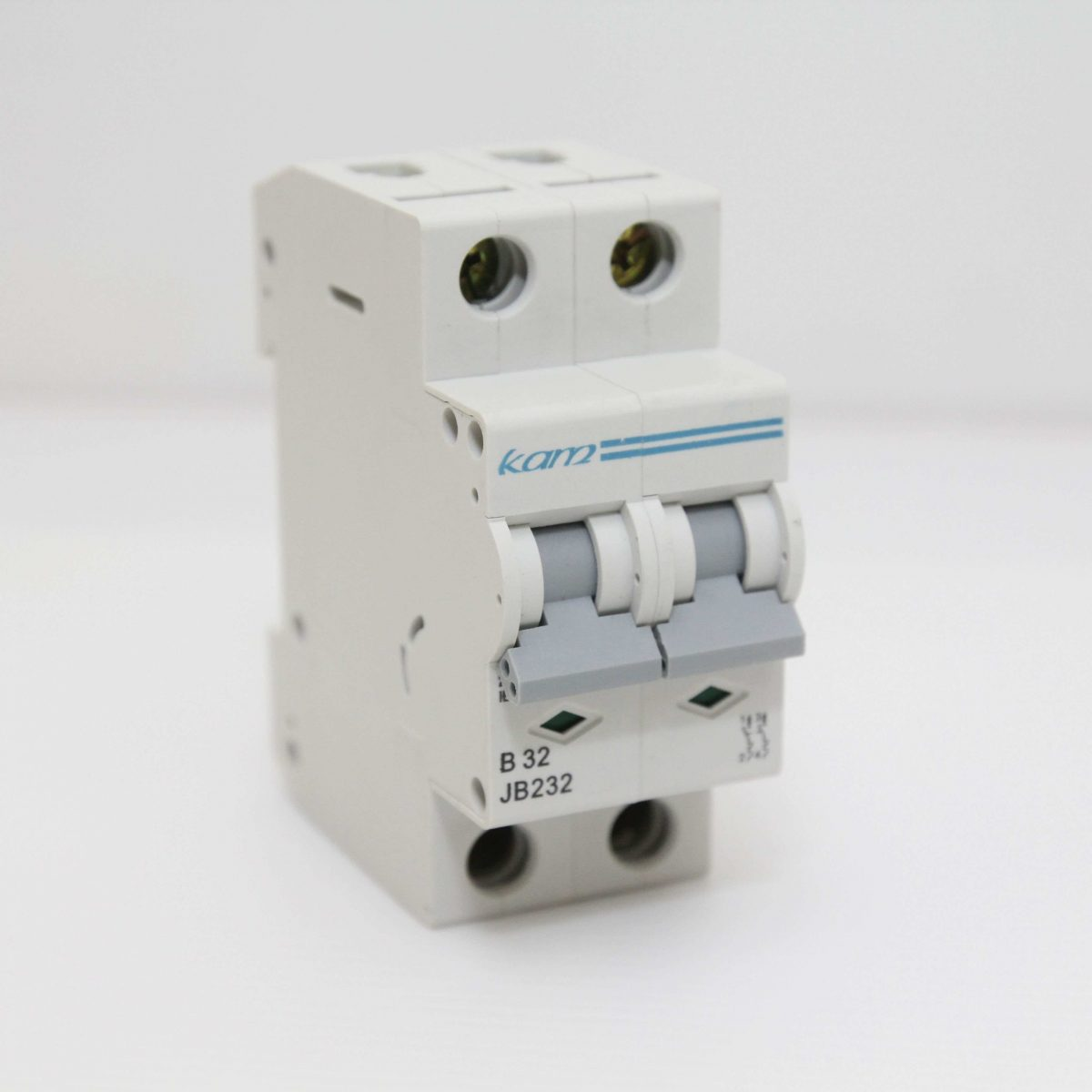

Figur 1. Miniature Circuit Breaker (MCB)

Hvad er en Miniature Circuit Breaker?

En miniature afbryder (MCB) er en automatisk elektrisk beskyttelsesenhed, der bruges til at stoppe overdreven strøm i et kredsløb.Dens hovedformål er at beskytte ledninger og tilsluttet udstyr mod skader forårsaget af overbelastning eller kortslutning.Når der vises unormal strøm, afbryder MCB'en strømforsyningen for at holde installationen sikker.I modsætning til en sikring kan den nulstilles og bruges igen, efter at fejlen er udbedret.På grund af denne genanvendelige beskyttelse er MCB'er meget brugt i hjem, bygninger og små elektriske paneler.

Konstruktion af en miniatureafbryder

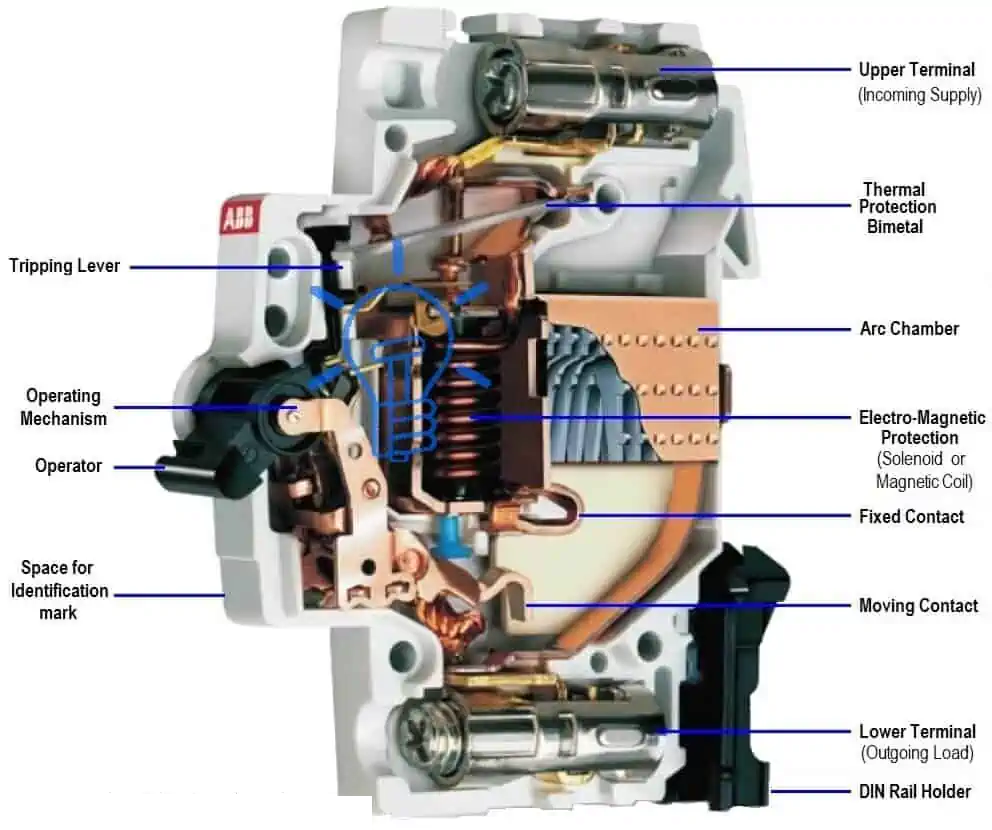

Figur 2. Indvendige dele af en miniatureafbryder

• Øvre terminal (indgående forsyning)

Den øverste terminal forbinder strømkilden til afbryderen.Det giver et sikkert elektrisk indgangspunkt for den indgående leder.Denne terminal sikrer stabil strømoverførsel til de interne kontakter.

• Nedre terminal (udgående belastning)

Den nederste terminal forbinder afbryderen til det beskyttede kredsløb.Strøm løber ud af afbryderen gennem dette punkt mod belastningen.Det holder ledningsforbindelsen tæt og pålidelig.

• Termisk beskyttelse Bimetal

Bimetalstrimlen registrerer varme forårsaget af overskydende strøm.Den bøjer sig, når temperaturen stiger, og forbereder mekanismen til at afbryde strømmen.Denne del fungerer som et temperaturbaseret sikkerhedselement.

• Elektromagnetisk spole (magnetisk beskyttelse)

Magnetspolen reagerer øjeblikkeligt på meget høje strømniveauer.Det producerer en magnetisk kraft, der aktiverer udløsermekanismen.Dette sikrer hurtig reaktion ved alvorlige fejl.

• Fast kontakt

Den faste kontakt er det stationære ledende punkt inde i afbryderen.Den forbliver på plads, mens den bevægelige kontakt åbner eller lukker mod den.Elektrisk strøm passerer normalt gennem dette kontaktpar.

• Flytte kontakt

Den bevægelige kontakt åbner og lukker fysisk kredsløbet.Den adskilles fra den faste kontakt, når afbryderen virker.Denne handling afbryder det elektriske flow sikkert.

• Buekammer (Arc Chute)

Lysbuekammeret indeholder metalplader, der deler og afkøler lysbuen.Det reducerer varmen og forhindrer skader inde i afbryderen.Dette beskytter enheden og nærliggende ledninger.

• Driftsmekanisme

Betjeningsmekanismen forbinder det interne udløsersystem til håndtaget.Den styrer åbning og lukning af kontakter.Den låser også afbryderen i ON eller OFF position.

• Udløserhåndtag

Udløserhåndtaget overfører bevægelse fra beskyttelseselementer til kontakterne.Når den aktiveres, udløser den låsesystemet.Dette muliggør automatisk afbrydelse.

• Operatør (skiftehåndtag)

Håndtaget tillader manuel skift af afbryderen.Det kan tænde eller slukke for kredsløbet sikkert.Den viser også afbryderstatus.

• DIN-skinneholder

Holderen tillader nem montering inde i fordelingstavler.Det fastgør afbryderen på en standardskinne.Dette forenkler installation og udskiftning.

Arbejdsprincip for MCB

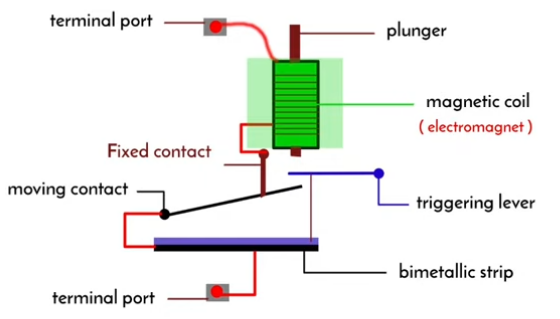

Figur 3. MCB-arbejdsmekanismediagram

Når normal strøm løber, passerer elektricitet gennem kontakterne uden afbrydelse.Under en overbelastning opbygges varme i følerelementet og udløser udløsermekanismen efter en kort forsinkelse.Låsen låses op, og kontakterne adskilles, hvilket afbryder kredsløbet.I en kortslutningstilstand aktiverer en stærk magnetisk kraft mekanismen øjeblikkeligt.Kontakterne åbner sig hurtigt, og der opstår en elektrisk lysbue mellem dem.Lysbuen kommer ind i lysbuekammeret, hvor den spaltes og afkøles, indtil den forsvinder.Efter at fejlen er fjernet, kan afbryderen nulstilles og kredsløbet genoprettes.

Typer af MCB baseret på Trip Curve

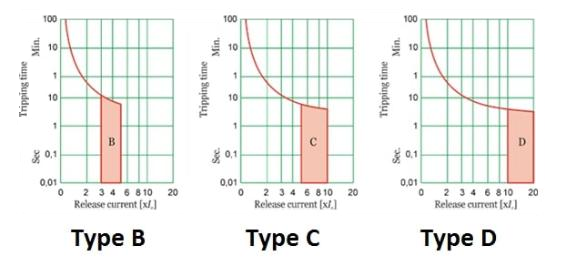

Figur 4. MCB Trip Curve Types (B, C, D)

Type B MCB

En type B MCB er designet til lav overspændingsstrømkredsløb.Den udløses, når strømmen når omkring tre til fem gange den nominelle værdi.Dette gør den velegnet til belysning og husholdningsledninger.Små apparater og resistive belastninger fungerer pålideligt med denne beskyttelse.Afbryderen afbrydes hurtigt for at beskytte kabler mod overophedning.Det er almindeligt anvendt i boligtavler.

Type C MCB

En type C MCB er beregnet til udstyr med moderat startstrøm.Den fungerer ved omkring fem til ti gange den nominelle strøm.Dette gør det muligt for enheder som blæsere og små motorer at starte normalt.Det balancerer beskyttelse og tolerance over for midlertidige overspændinger.Mange erhvervsbygninger bruger denne afbrydertype.Det er det mest almindelige valg til generelle kredsløb.

Type D MCB

En type D MCB er bygget til høje startstrømbelastninger.Den udløses kun, når strømmen når omkring ti til tyve gange den nominelle værdi.Tunge motorer og transformere kræver denne forsinkelse for at starte korrekt.Afbryderen undgår generende udløsning under aktivering.Industrielle maskiner bruger ofte denne kategori.Den beskytter kredsløb, mens den understøtter store startstrømme.

Typer af MCB baseret på antal poler

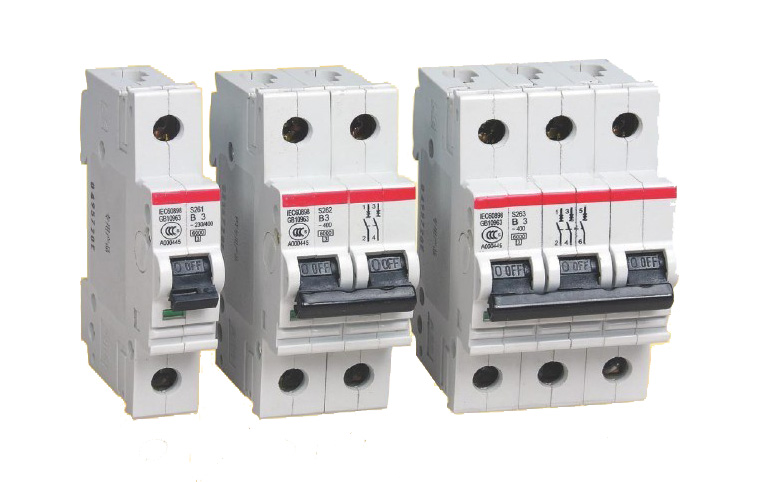

Figur 5. MCB-stangkonfigurationer

MCB'er varierer også efter, hvor mange ledninger de kobler sammen.Poltypen afhænger af kredsløbsforsyningssystemet.

Enkeltpolet (SP)

En enpolet MCB beskytter en strømførende leder i et enfaset kredsløb.Den afbryder kun fasetråden, når der opstår en fejl.Denne konfiguration bruges almindeligvis til belysningskredsløb.Boligfordelingstavler bruger i vid udstrækning SP-afbrydere.Den er kompakt og enkel at installere.Neutral forbliver direkte forbundet i denne opsætning.

Dobbeltpolet (DP)

En dobbeltpolet MCB afbryder både fase- og nulledere sammen.Dette giver fuldstændig isolering af kredsløbet.Det forbedrer sikkerheden under vedligeholdelse og fejlfinding.Apparater såsom vandvarmere bruger ofte denne konfiguration.Forsyningen bliver helt adskilt fra lasten.Det er almindeligt i enfaset udstyrsbeskyttelse.

Triple-Pole (TP)

En trepolet MCB beskytter tre strømførende ledere i et trefaset system.Alle faser afbrydes samtidigt under en fejl.Dette forhindrer faseubalanceskader på udstyr.Industrielle motorer og maskiner bruger normalt dette arrangement.Det sikrer ensartet isolation på tværs af forsyningsledningerne.Trefasede paneler er afhængige af TP-afbrydere for afbalanceret beskyttelse.

Typer af MCB baseret på brudkapacitet

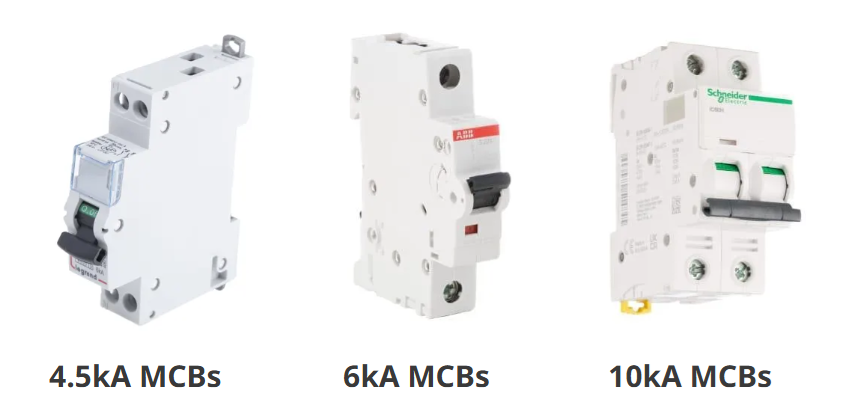

Figur 6. MCB Breaking Capacity Ratings

MCB'er er klassificeret efter den maksimale fejlstrøm, de kan afbryde.Dette afhænger af styrken af ​​den elektriske forsyning på installationsstedet.

4,5kA MCB

En 4,5kA MCB er en miniatureafbryder med en kortslutningsafbryderkapacitet på 4,5 kiloampere.Den er designet til steder med lavere fejlniveau, hvor den tilgængelige kortslutningsstrøm er relativt lille.Dette passer typisk til lette distributionspunkter med længere fødekabler, der reducerer fejlstrømmen.I disse netværk kan en 4,5 kA brudkapacitet MCB afbryde fejl sikkert inden for dens nominelle grænse.Det er almindeligt i basale forbrugerenheder, hvor opstrømskilden ikke er særlig "stiv".Nøglepunktet er, at 4,5kA passer til svagere netværk med begrænset potentiel kortslutningsstrøm.

6kA MCB

En 6kA MCB er en miniatureafbryder, der er klassificeret til at afbryde op til 6 kiloampere fejlstrøm.Den anvendes hvor elforsyningen kan levere et moderat kortslutningsniveau ved fordelingstavlen.Dette inkluderer ofte typiske bolig- og små kommercielle netværk, der forsynes af nærliggende transformatorer.Sammenlignet med 4,5 kA enheder giver en 6 kA brudkapacitet MCB mere fejlmodstandsmargin i stærkere forsyninger.Det hjælper med at sikre, at afbryderen kan fjerne højere potentiel kortslutningsstrøm uden skader.For mange bygningsinstallationer er 6kA en meget brugt brydeevneklasse.

10kA MCB

En 10kA MCB er en miniatureafbryder, der sikkert kan afbryde op til 10 kiloampere kortslutningsstrøm.Den er beregnet til punkter med højt fejlniveau, hvor forsyningskilden er stærk, og impedansen er lav.Dette omfatter paneler tættere på transformere, større kommercielle tavler og mange industrielle distributionssektioner.En 10kA brudkapacitet MCB giver højere modstandsevne ved alvorlige kortslutningsforhold.Det reducerer risikoen for afbryderfejl, når den potentielle fejlstrøm er høj.Kort sagt er 10kA valgt til stærkere netværk med højere tilgængelig kortslutningsstrøm.

MCB-klassificeringer og specifikationer

Parameter	Specifikation
Nominel strøm (i)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Bedømt driftsspænding (Ue)	230/400V AC
Bedømt frekvens	50/60 Hz
Antal stænger	1P, 1P+N, 2P, 3P, 3P+N (4P)
Turkurve klasse	B, C, D (nogle gange K, Z)
Bedømt kortslutningsbrudevne	4,5kA, 6kA, 10kA (kA-mærkning)
Standard / overensstemmelsesmærkning	IEC 60898-1 (eller IEC 60947-2)
Nominel isolering spænding (Ui)	f.eks. 500V
Bedømt impuls modstå spænding (Uimp)	f.eks. 4kV, 6kV
Energi begrænsende klasse	Klasse 3 (hvis markeret)
Terminal lederstørrelsesområde	f.eks. 1-25 mm² (varierer efter model)
Terminal tilspændingsmoment	f.eks. 2,0 N·m (varierer efter model)
Mekanisk udholdenhed	f.eks. 10.000-20.000 operationer (hvis angivet)
Elektrisk udholdenhed	f.eks. 4.000 operationer (hvis angivet)
Grad af beskyttelse (IP)	IP20 (typisk for enheder i kabinetter)

Sammenligning mellem MCB og Fuse

Både MCB'er og sikringer beskytter kredsløb mod overstrøm, men de adskiller sig i drift og håndtering efter en fejl.Tabellen nedenfor sammenligner deres funktionelle adfærd.

Parameter	MCB	Sikring
Efter tur handling	Nulstilbar	Skal være udskiftet
Fejl indikation	Ryd ON/OFF/TRIP position	Ofte uklart medmindre sprængt indikator eksisterer
Skifter funktion	Kan bruges som en kontakt	Ikke tilsigtet for at skifte
Genbrug efter fejl	Genanvendelig efter nulstilling	Engangsbrug element
Svar konsistens	Defineret rejse kurveadfærd	Afhænger af sikringstype og tilstand
Overbelastning beskyttelse	Indbygget overbelastningsafbrydelse	Ja, men afhænger af sikringsegenskaber
Kortslutning afbrydelse	Bedømt brydeevne (kA mærket)	Høj afbrydelsesevne for mange sikringstyper
Nedetid efter turen	Lav (nulstil)	Højere (udskifte, kontrollere vurdering, installere)
Vedligeholdelse indsats	Lav rutine håndtering	Kræver reservelager og udskiftning
Kontaktslid	Har mekaniske kontakter, der ældes	Ingen bevægelse dele i elementet
Buehåndtering	Indvendig bue kammer	Bue håndteret inde i sikringslegemet under smeltning
Selektivitet kontrol	Ofte koordineret med opstrømsafbrydere	Kan være meget selektiv med korrekt sikringsklassificering
Drift feedback	Synlig håndtagsposition	Element tilstand ikke altid synlig
Typisk fejltilstand	Kontakt/mekanisme slid over lang levetid	Element smelter permanent i drift

Anvendelser af miniature afbrydere

1. Belysningskredsløb til beboelse

MCB'er beskytter belysningskredsløb mod overbelastning forårsaget af ledningsfejl eller for mange armaturer på en linje.De giver hurtig afbrydelse, når strømmen overstiger sikre grænser for lederen.Nulstilling er enkel, efter at problemet er rettet.Dette gør hjemmefordelingstavler nemmere at vedligeholde.

2. Stikkontaktkredsløb

Almindelige stikkontakter kan se skiftende belastninger fra apparater og værktøj.En MCB hjælper med at beskytte ledningerne, når flere enheder er tilsluttet på én gang.Det reducerer risikoen for kabeloverophedning fra vedvarende overstrøm.Dette er en almindelig brug i hjem og små kontorer.

3. Aircondition- og HVAC-grenkredsløb

Split-type AC-enheder og lille HVAC-udstyr er ofte beskyttet af dedikerede MCB'er.Afbryderen isolerer en enkelt enhed til service uden at lukke hele panelet ned.Det beskytter også forsyningsledningen, der fodrer udstyret.Dette holder fejl lokaliseret til ét kredsløb.

4. Vandvarmere og små faste apparater

Mange faste belastninger kører i lange perioder, så kredsløbsbeskyttelse skal være stabil og pålidelig.MCB'er giver automatisk afbrydelse, når der opstår unormal strøm.De tillader også bekvem isolering til vedligeholdelse.Dette er almindeligt i lejligheder og kommercielle toiletter.

5. Fordelingstavler og undertavler

MCB'er bruges som udgående feeder i hovedpaneler og underpaneler.De beskytter grenkredsløb og hjælper med at organisere belastninger efter område eller funktion.Dette forbedrer fejlisoleringen og reducerer fejlfindingstiden.

6. Kommerciel belysning og strømkredsløb

Kontorer, butikker og små bygninger bruger mange separate kredsløb til belysning, stikkontakter og udstyr.MCB'er beskytter hvert kredsløb uafhængigt for at begrænse fejlpåvirkning.Dette holder væsentlige sektioner kørende, hvis et kredsløb udløses.Det understøtter en mere sikker daglig drift.

7. Kontrolpaneler og automatiseringshjælpekredsløb

Styreledninger til relæer, sensorer og hjælpestrømforsyninger har ofte brug for kompakt beskyttelse.MCB'er passer til DIN-skinne kontrolpaneler og giver klar isolering.De hjælper med at forhindre småfejl i at sprede sig til andre kontrolsektioner.Dette er almindeligt i industrielle styreskabe.

8. Små motorer og pumper (grenbeskyttelse)

Mange små motorer fødes fra dedikerede grenkredsløb, der er beskyttet af MCB'er.Afbryderen adskiller motorkredsløbet hurtigt under unormale strømforhold.Det giver også et simpelt ON/OFF isolationspunkt ved panelet.Dette bruges ofte til boostere, ventilatorer og små pumper.

Hvordan vælger man den rigtige MCB?

Trin 1: Bestem kredsløbsbelastningen, og vælg den aktuelle rating

Start med at liste den tilsluttede belastning og kredsløbets normale kørestrøm.Vælg en MCB-mærkestrøm, der kan bære den forventede belastningsstrøm uden generende udløsning.Hvis belastningen varierer, baseres valget på den højeste normale driftsstrøm, ikke de lejlighedsvise korte peaks.Hold klassificeringen på linje med kredsløbslederkapaciteten, der bruges i den linje.Dette trin indstiller den grundlæggende "størrelse" af miniatureafbryderen.

Trin 2: Vælg turkurven baseret på indløbsadfærd

Kontroller, om belastningen har en høj startstød, såsom motorer, kompressorer eller transformere.Brug en kurve, der tolererer den forventede indstrømning, mens den stadig giver hurtig afbrydelse af fejl.Type B passer til lavspændingsbelastninger, Type C passer til moderat indstrømning, og Type D passer til udstyr med høj indstrømning.Vælg den kurve, der passer til, hvordan belastningen starter, ikke kun hvad den hedder.Dette forhindrer gentagne generende ture under opstart.

Trin 3: Vælg det antal poler, der passer til forsyningssystemet

Identificer, om kredsløbet er enfaset eller trefaset, og om du skal isolere neutral med fasen.Brug SP til en enkelt strømførende leder, DP til at isolere fase og nul sammen, og TP til trefasede ledninger.For trefaset med neutral isolering skal du vælge TPN/4P-beskyttelse som krævet af systemdesignet.Polvalg handler om sikker adskillelse af de rigtige ledere sammen.Dette trin sikrer korrekt isolering og ledningskompatibilitet.

Trin 4: Tjek det potentielle kortslutningsniveau og vælg brudkapacitet (kA)

Estimer den tilgængelige fejlstrøm på installationsstedet ved hjælp af forsyningsdata eller en kortslutningsberegning.Vælg en brudkapacitet (såsom 4,5kA, 6kA eller 10kA), der er lig med eller højere end den potentielle kortslutningsstrøm.Stærkere forsyninger og paneler tættere på transformere har normalt brug for en højere kA MCB.Dette valg handler om at modstå og afbryde det maksimale fejlniveau sikkert.Det er et af de vigtigste sikkerhedstjek.

Trin 5: Endelig verifikation af mærkningsmatch for den valgte MCB

Bekræft, at den valgte MCB's navneplade matcher kredsløbskravet for poler, kurve og brudkapacitet.Kontroller igen, at den valgte strømværdi stemmer overens med det forventede belastningsniveau og kredsløbsdesigngrænsen.Sørg for, at afbrydervalget er ensartet på tværs af lignende kredsløb i det samme panel for at holde beskyttelseskoordinationen forudsigelig.Hvis fejlniveauet er usikkert, skal du bruge den sikrere mulighed ved at vælge en højere brudkapacitetsklasse.Dette sidste trin reducerer uoverensstemmelsesfejl før installation.

Konklusion

En MCB afbryder strømmen under unormal strøm og kan nulstilles, efter at fejlen er udbedret.Korrekt valg afhænger af belastningsstrøm, startadfærd, forsyningstype og fejlniveau.At kende dens typer og klassificeringer hjælper med at sikre sikker og stabil kredsløbsbeskyttelse.Korrekt brug reducerer skader og forbedrer den elektriske sikkerhed.
