NMOS -transistorer: Design, drift og applikationer

NMOS (N-type metaloxid-halvleder) transistor er en hjørnesten i moderne elektronik, der kombinerer præcis teknik med alsidig funktionalitet.Denne artikel giver en detaljeret analyse af NMOS -strukturen, der fremhæver dens design, drift og applikationer.Fra siliciumsubstratet af P-type til portelektroden undersøger vi, hvordan hver komponent bidrager til dens ydeevne.Vi graver også ind i rollen som spændingsdynamik i kanaldannelse og strømmodulation med fokus på nøgleparametre som Gate-Source Voltage (VGS) og Drain-Source Voltage (VDS).Endelig diskuterer vi dets anvendelse i omvendt beskyttelseskredsløb og viser dens effektivitet i beskyttelsessystemer.Denne artikel giver værdifuld indsigt i NMOS -teknologi.

Katalog

Analyse af NMOS -struktur

NMOS (N-type metaloxid-halvleder) transistor er et bemærkelsesværdigt eksempel på kompliceret design, der er baseret på en let dopet P-type siliciumsubstrat rig på bevægelige huller.To stærkt dopede N+ -regioner, der er rigelige i frie elektroner, er basale, da de tjener som nyttige dræning og kildeelektroder.Disse elektroder, typisk sammensat af aluminium på grund af dens fremragende ledningsevne og kompatibilitet med halvlederteknologi, er udformet med omhu og præcision for at indkapsle designidealet for problemfri elektronoverførsel.

Grundlæggende for driften af ​​NMOS er den delikat placerede tynde siliciumdioxid (SiO2) isolerende lag.Dette omhyggelige lag minimerer interferens, hvilket sikrer, at elektronstrømmen forbliver uhindret i enheden.På toppen af ​​dette lag ligger portelektroden, ofte lavet af polysilicium, beliggende bevidst mellem kilden og drænet.Denne nøjagtige positionering tillader dygtig kontrol over elektronstrømmen gennem N-kanalen, en nøglefunktion, der giver NMO'erne sin alsidighed i forskellige elektroniske applikationer.

Et supplerende element i NMOS -arkitekturen er den ekstra elektrode, kendt som bulk- eller kropselektroden, som opretholder kontakten med underlaget.Denne strategiske tilføjelse resulterer i den præstationsdrevne N-kanalforbedring MOS-transistor.Dette aspekt af designet til at forbinde kilden og substratet, reducerer tærskelspændingen og hæver enhedens effektivitet - en fin forbedring demonstreret ofte i praktiske scenarier.

NMOS -drift

VGS's rolle i kanaldynamik og strømstrøm

NMOS-transistoren begynder sin rejse, når portkorsspænding (VGS) er på nul.I denne tilstand står kilden (e) og drænet (D) fra hinanden, adskilt med to PN-kryds, hvilket får enhver potentiel dræningskilde spænding (VDS) til at virke ubetydelig og efterlade dræningsstrømmen (ID) svævende nær nul.Her opstår et elektrisk felt på tværs af det isolerende SiO2-lag, hvilket medfører en dejlig dans af ladede partikler, hvor huller drives væk, og minoritetselektroner fra p-typen underlag tegnes i, hvilket danner et udtømmelseslag.

Når VGS stiger over nul, styrkes det elektriske felts lokkemåde og lokker flere elektroner til at samles på overfladen.Dette crescendo af elektronmontering vedvarer, indtil en ledende N-type kanal-en charmerende leder kaldet inversionslaget-fremkommer for at forbinde drænet og kilden, hvilket gør det muligt for strømmen at fortsætte.Tærskelspænding (VT) spiller en betydelig rolle i denne symfoni, der markerer de laveste VG'er, der er nødvendige for at skabe kanalen.Hvis VGS dypper under VT, forbliver NMO'erne sovende.Når kanalen eksisterer, dræner en fremadrettet VDS -gnister strømmen, og strømmer yndefuldt gennem inversionslaget.

Samspillet mellem VDS og nuværende modulation

Med VG'er, der overgår VT, spejler påvirkningen af ​​drænkilde spænding (VDS) på NMOS-adfærdsspejle den af ​​en Junction-felteffekttransistor.Langs kanalen forekommer et spændingsfald, hvor kanalen ekspanderer nær kilden, hvor spænding befaler tilstedeværelse og indsnævring nær afløbet.Når VDS inches tættere på værdien af ​​(VGS - VT), indsnævres kanalen nær drænet yderligere og til sidst klemmes af.Skulle VD'er fortsætte med at bølge ud over dette tidspunkt, strækker klem-off-zonen sig mod kilden, hvilket overvejende påvirker denne region og afdækker eskaleringen af ​​ID.Inden for denne mætning herredømme finder ID sig primært formet af VGS.

Disse operationelle sondringer ligner observationer i forskellige faktiske anvendelser, hvor finesse af spændingstuning bliver dominerende til at forme transistorkarakter.At dechiffrere interaktioner mellem VG'er, VDS og ID afslører den subtile ligevægt, der er aktiv til optimering af NMOS -ydeevne i kredsløbsrammer, der viser den delikate Art of Semiconductor Device Mastery.

Brug i omvendt beskyttelseskredsløb

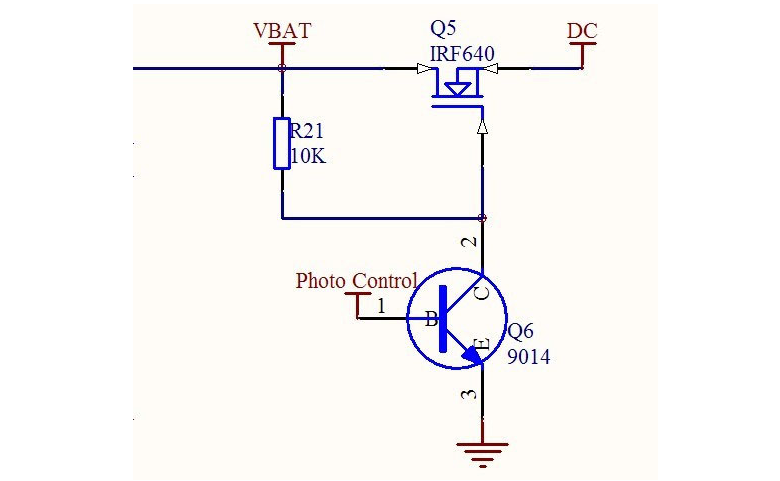

I domænet for omvendt beskyttelseskredsløb præsenterer PMOS -transistorer en overbevisende fordel.Ved at afstå fra behovet for dioder reducerer disse komponenter signifikant både spændingsfald og effektafledning.Ved rutinemæssig drift er kredsløbet omhyggeligt konstrueret for at sikre, at PMOS er helt tændt, når porten opretholdes markant lavere end D -terminalen.Denne forsætlige opsætning fremmer effektivitet og systemstabilitet, et koncept, der blev slået gennem år med praktiske innovationer inden for kredsløbsdesign.Du kan ofte finde tilfredshed med at opnå en sådan problemfri operation.

Disse kredsløb demonstrerer en imponerende evne til at beskytte sig mod power -reverseringsscenarier.Efter utilsigtet omvendelse af polaritet overstiger portens spænding den af ​​S -terminalen, hvilket får PMO'erne til at lukke af.Denne handling sikrer sikker kredsløbsdrift.Kredsløbets integritet og effektivitet styrkes yderligere af den manglende indflydelse fra enhver parasitisk diode.Du kan konsekvent bemærke pålideligheden af ​​denne mekanisme på tværs af forskellige situationer, hvilket afspejler en fælles tillid til dens robusthed.
