Residual Current Circuit Breaker (RCCB): Arbejdsprincip, typer, ledninger og sammenligning

I denne artikel vil du lære, hvad en RCCB er, hvordan den fungerer, og de vigtigste dele inde i den, der gør beskyttelse mulig.Du vil også forstå dens vurderinger, forskellige typer, grundlæggende ledningsideer, og hvordan den kan sammenlignes med andre afbrydere.Praktiske anvendelser i huse, kommercielle rum, fabrikker og fugtudsatte områder er også dækket, så du tydeligt kan se dets betydning.

Katalog

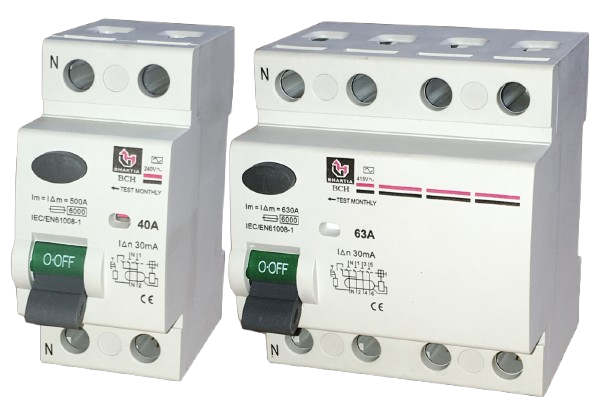

Figur 1. Residual Current Circuit Breaker (RCCB)

Hvad er en reststrømsafbryder?

En Residual Current Circuit Breaker (RCCB) er en elektrisk sikkerhedsanordning, der bruges til at beskytte dig mod elektrisk stød og forhindre brand forårsaget af lækstrøm.Den kontrollerer konstant strømmen, der flyder gennem de strømførende og neutrale ledninger og slukker for strømmen, når der registreres en usikker forskel.Udtrykket reststrøm betyder den lille mængde elektrisk strøm, der slipper ud af den normale kredsløbsvej på grund af isolationsfejl eller utilsigtet kontakt.En RCCB er almindeligvis installeret i hjem, kontorer og industripaneler for at forbedre den elektriske sikkerhed.Dens hovedformål er hurtig afbrydelse af strømmen, før der sker skade eller skade.

Arbejdsprincippet for en RCCB

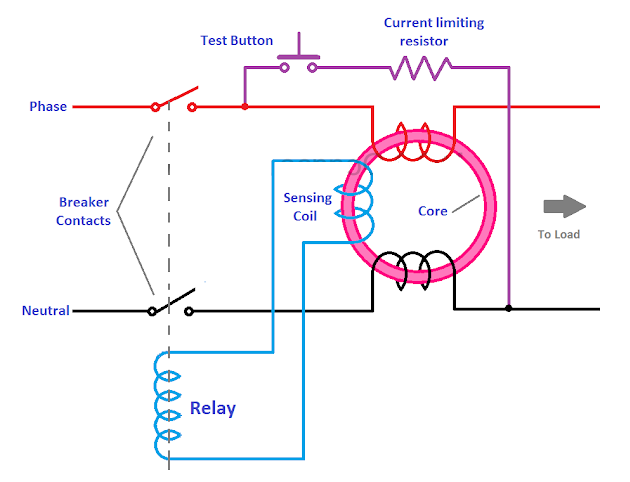

Figur 2. Arbejdsprincip for RCCB

En RCCB fungerer ved at overvåge strømbalancen mellem fase- og nullederne.Under normale forhold er strømmen, der kommer ind gennem fasetråden, lig med strømmen, der vender tilbage gennem den neutrale ledning.Hvis en person rører ved en strømførende del, eller der opstår en lækagevej, flyder noget strøm til jorden, hvilket skaber en ubalance.Følemekanismen inde i RCCB'en registrerer straks denne forskel og aktiverer udløsningssystemet.Når ubalancen overstiger det indstillede følsomhedsniveau, afbryder afbryderen kredsløbet inden for millisekunder.Denne hurtige reaktion reducerer risikoen for elektrisk stød og elektriske brande.

Konstruktion af en  RCCB

En RCCB er bygget med flere interne komponenter, der arbejder sammen for at detektere lækage og afbryde strømmen sikkert.Disse dele er kompakt arrangeret inde i et støbt isolerende kabinet for holdbarhed og beskyttelse.

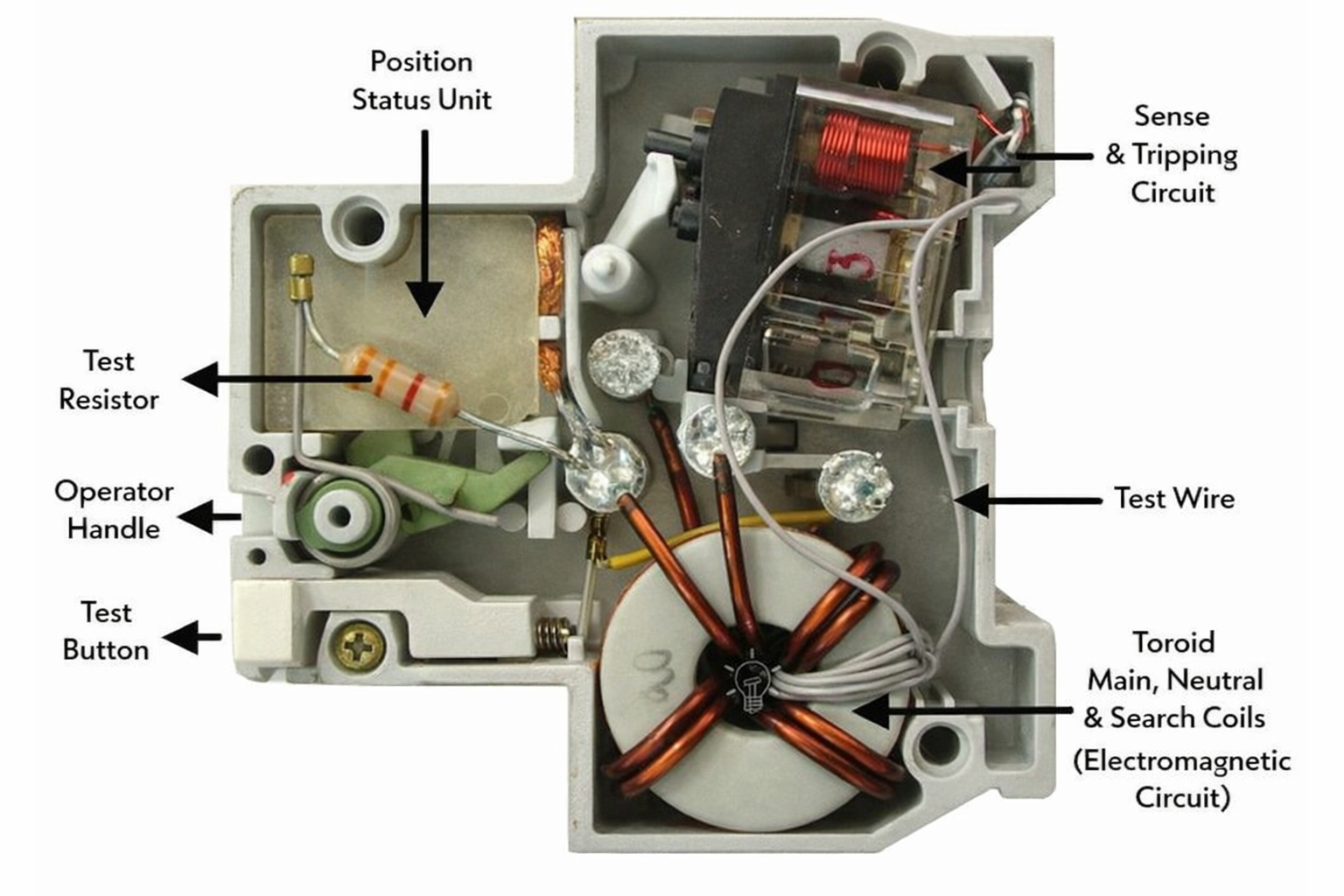

Figur 3. Intern konstruktion af RCCB

• Kerne (toroidal kerne)

Kernen er en cirkulær magnetisk ring lavet af materiale med høj permeabilitet.Det fungerer som det vigtigste følemedium, hvor fase- og nulledere passerer igennem.Denne kerne hjælper med at detektere magnetisk ubalance, når der opstår lækstrøm.

• Sensing Coil

Følespolen er viklet omkring den toroidale kerne og er ansvarlig for at detektere ændringer i magnetisk flux.Når der opstår en ubalance, genererer den et lille elektrisk signal.Dette signal bruges derefter til at udløse udløsningsmekanismen.

• Relæ/udløsningsmekanisme

Relæet modtager signalet fra følerspolen og åbner kredsløbskontakterne mekanisk.Den er designet til hurtig respons for at sikre øjeblikkelig afbrydelse.Denne komponent forhindrer langvarig udsættelse for farlig strømlækage.

• Test knap

Testknappen er en manuel sikkerhedsfunktion placeret på frontpanelet.Et tryk på den skaber en lille kunstig lækstrøm for at kontrollere, om RCCB'en udløses korrekt.Det hjælper med at bekræfte, at beskyttelsessystemet fungerer korrekt.

• Operatørhåndtag

Betjeningshåndtaget tillader manuel tilkobling af RCCB ON eller OFF.Den nulstiller også afbryderen efter en turbegivenhed.Dette håndtag giver kontrol og synlig statusindikation.

RCCB-klassificeringer og specifikationer

Parameter	Specifikationer
Nominel strøm (ind)	16 A, 25 A, 40 A, 63 A
Følsomhed / nominel reststrøm (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Nominel spænding	230 V / 240 V (enkeltfaset), 400 V / 415 V (trefaset)
Frekvens	50 Hz / 60 Hz
Antal polakker	2 polet, 4 polet
Brydekapacitet	6 kA – 10 kA
Driftstid	≤ 30 ms
Isolationsspænding (Ui)	500 V
Impulsmodstandsspænding	4 kV
Mekanisk liv	10.000 operationer
Elektrisk liv	5.000 operationer
Beskyttelsesgrad	IP20 / IP40
Monteringstype	DIN skinne
Standard overholdelse	IEC 61008-1
Omgivende driftstemperatur	−5°C til +40°C

Typer af fejlstrømsafbrydere

Type AC RCCB

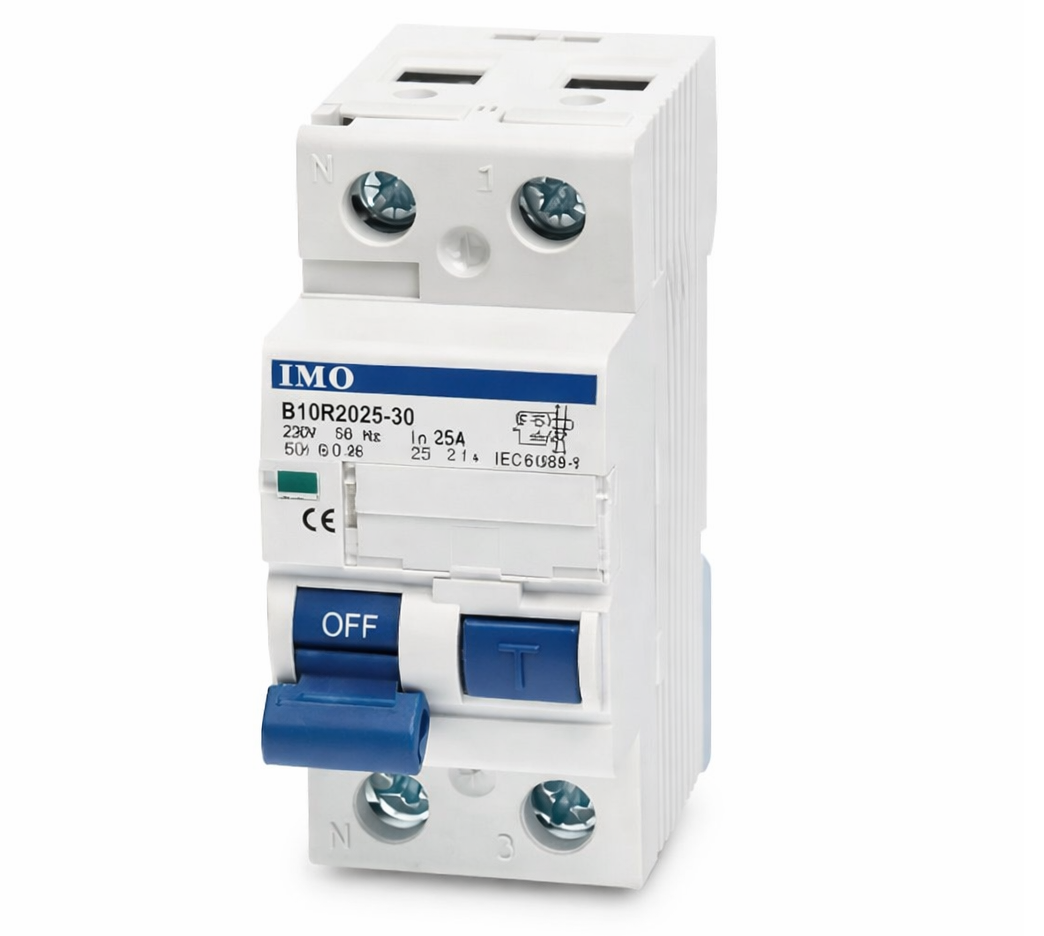

Figur 4. Type AC RCCB

En type AC RCCB er en beskyttelsesenhed designet til kun at detektere ren vekselstrøm (AC) lækage.Den fungerer, når en sinusformet vekselstrømsfejl strømmer til jorden på grund af isolationsfejl eller utilsigtet kontakt.På figuren er enheden vist forbundet til standard boligbelastninger, hvor der kun anvendes almindelige AC-apparater.Denne type er almindeligvis installeret i belysningskredsløb, ventilatorer og simple husholdningsledningssystemer.Den reagerer hurtigt på pludselig AC-lækage og afbryder forsyningen inden for millisekunder.Type AC RCCB'er er velegnede til miljøer, hvor der ikke findes elektroniske omformere eller DC-producerende udstyr.På grund af dens fokuserede detektionsevne giver den omkostningseffektiv og pålidelig sikkerhed til grundlæggende elektriske installationer.

Type A RCCB

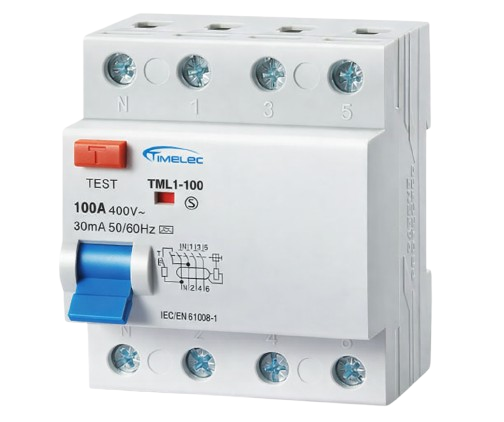

Figur 5. Type A RCCB

En type A RCCB er en sikkerhedsafbryder, der kan detektere både ren AC-lækage og pulserende jævnstrøm (DC)-lækage.Den er designet til kredsløb, der inkluderer elektroniske enheder, som kan generere små DC-komponenter.På figuren er RCCB'en forbundet til blandede husholdnings- og kontorbelastninger såsom vaskemaskiner, computere og LED-belysningssystemer.Denne type forbedrer beskyttelsen, hvor moderne elektronik er involveret, fordi den registrerer uregelmæssige strømbølgeformer.Type A RCCB'er reagerer hurtigt på lækagefejl uden at blive påvirket af mindre elektrisk støj.De er meget udbredt i bolig- og kommercielle paneler, hvor der findes drev med variabel hastighed eller skiftende strømforsyninger.Dens bredere detektionsevne gør den mere alsidig end AC-only-modeller i moderne elektriske systemer.

Type B RCCB

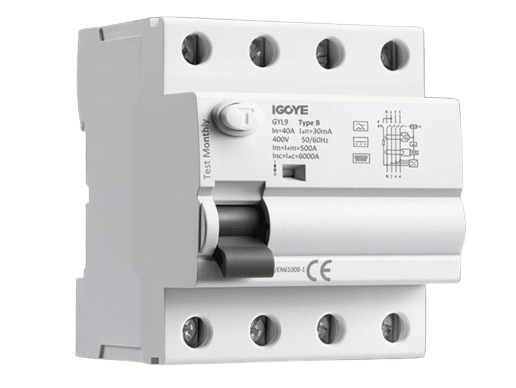

Figur 6. Type B RCCB

En type B RCCB er en avanceret reststrømsenhed, der er i stand til at detektere AC, pulserende DC, jævn jævnstrøm og højfrekvente lækstrømme.Det er udviklet til komplekse elektriske systemer, der involverer invertere, frekvensomformere og ladestationer til elektriske køretøjer.På figuren er RCCB vist i en flerfaset konfiguration forbundet med industrielt og højteknologisk udstyr.Denne type opretholder pålidelig udløsning, selv når lækstrømmene er ikke-lineære eller kontinuerlige.Type B RCCB'er bruges almindeligvis i solenergisystemer, medicinske faciliteter og EV-infrastruktur.De giver høj sikkerhed i applikationer, hvor elektroniske omformere og DC-komponenter er væsentlige.På grund af dets brede detektionsområde betragtes det som den mest omfattende RCCB-klassificering til avancerede installationer.

RCCB lednings- og installationsdiagram

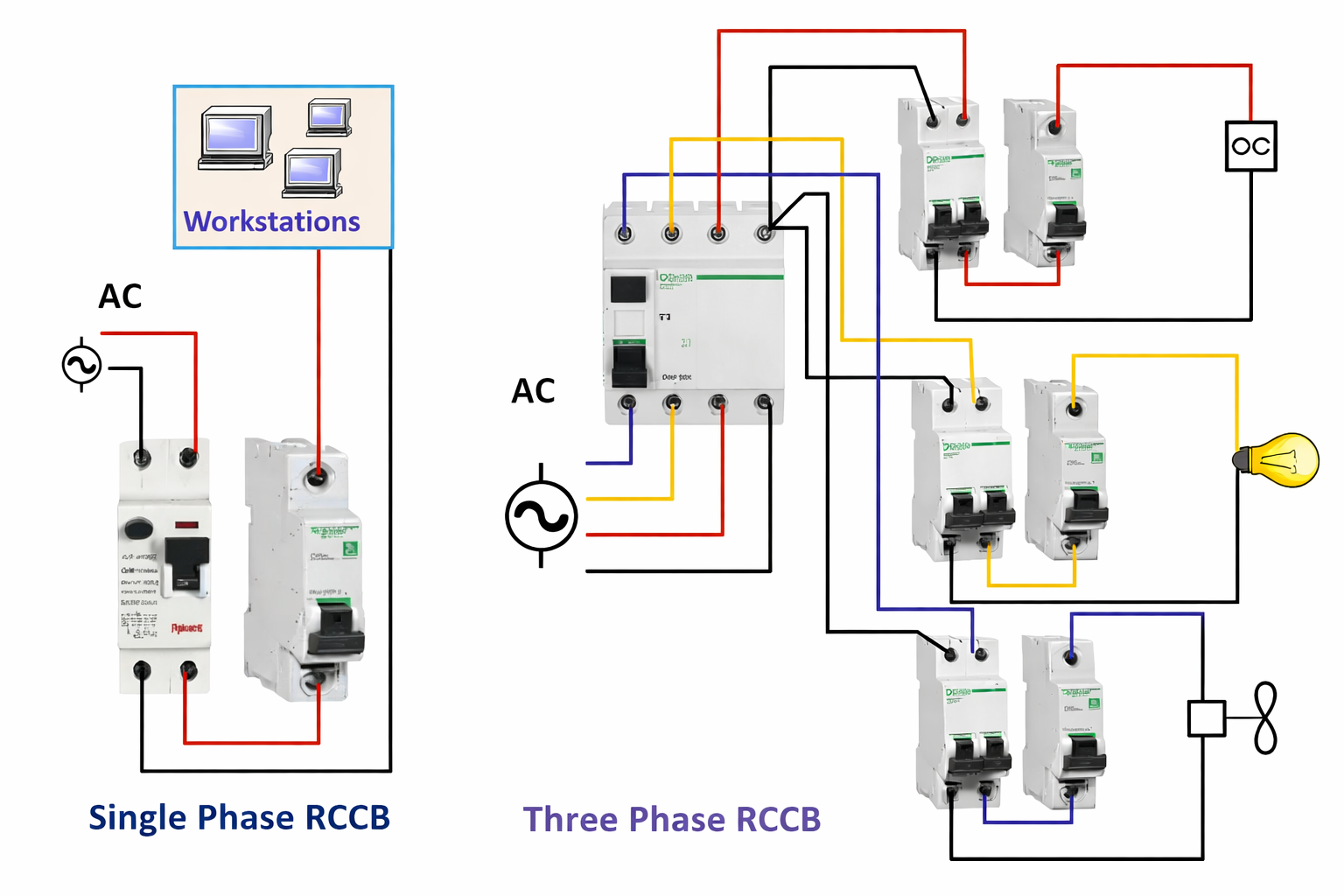

Figur 7. RCCB-lednings- og installationsdiagram

RCCB-ledningsdiagrammer illustrerer, hvordan enheden er tilsluttet eksternt for at sikre sikker drift.Figuren viser både enfasede og trefasede RCCB-forbindelser, hvor fase- og nulledere passerer gennem enhedsklemmerne, før de når belastningen.Korrekt terminalorientering er vigtig, fordi vending under spænding og neutral kan forårsage ukorrekt udløsningsadfærd.

I enfasede anlæg anvendes to poler, mens trefasede systemer typisk kræver fire poler inklusive neutral.Diagrammet fremhæver også fordelingen af ​​kredsløb til forskellige belastninger efter RCCB.Korrekt ledningsføring sikrer nøjagtig lækagedetektion og forhindrer falske trips.Disse installationsdiagrammer tjener som en visuel guide til sikker og standardiseret opsætning af elpaneler.

RCCB vs MCB vs ELCB

Disse enheder sammenlignes ofte, fordi de alle er kredsløbsbeskyttelse værktøj, der findes i el-tavler.De beskytter dog mod forskellige typer af elektriske fejl.

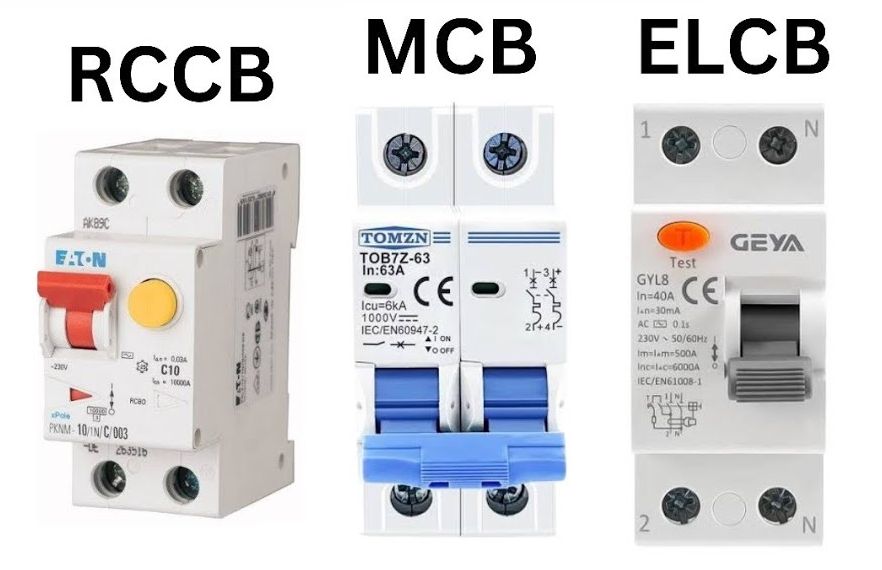

Figur 8. RCCB vs MCB vs ELCB

Parameter	RCCB	MCB	ELCB
Hovedfunktion	Udløses på lækstrøm typisk 10–300 mA	Ture på overstrøm typisk 6–63 A	Udløser på jordspænding typisk 40–60 V
Tærskel for beskyttelse mod elektrisk stød	Fælles personlig beskyttelsesniveau 30 mA	Ingen defineret stødudløsningstærskel	Typisk stødudløsningsområde 50 mA – 300 mA
Overbelastning Trip Range	Ikke klassificeret til overbelastningsstrøm	Termotur ca.1,13–1,45 × In	Ikke klassificeret til overbelastningsstrøm
Kortslutningsudflugtsområde	Ingen magnetisk kortslutningsudløsning	Magnetisk tur ca.5–10 × In	Ingen magnetisk kortslutningsudløsning
Fejldetekteringstype	Aktuel ubalance mellem fase og neutral	Overskydende linjestrøm over nominel værdi	Spændingsstigning mellem jord og nul
Driftsspænding	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Typiske følsomhedsniveauer	10 mA, 30 mA, 100 mA, 300 mA	Ikke udtrykt i mA	30 mA – 300 mA
Svartid	≤ 30 ms ved 30 mA	100–500 ms afhængig af fejl	100–300 ms typisk
Nominel nuværende rækkevidde	16 A – 100 A	1 A – 125 A	16 A – 63 A
Frekvens	50/60 Hz	50/60 Hz	50/60 Hz
Ledningsledninger påkrævet	Fase + Neutral	Kun fase (neutral valgfri i DP)	Fase + Jord
Standard reference	IEC 61008-1	IEC 60898-1	IEC 61008 / ældre IEC 1008
Mekanisk liv	10.000 operationer typisk	20.000 operationer typisk	8.000–10.000 operationer
Brydekapacitet	6 kA – 10 kA	4,5 kA – 10 kA	3 kA – 6 kA
Fælles installationspunkt	Hovedfordelingstavle	Afgreningskredsløb	Ældre jordfejlspaneler

RCCB vs RCBO

Dette afsnit sammenligner RCCB og RCBO, fordi begge er moderne sikkerhedsafbrydere, men de giver forskellige niveauer af beskyttelse.

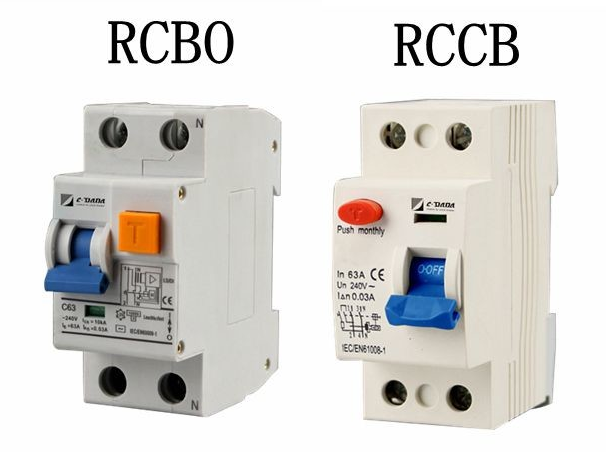

Figur 9. RCCB vs RCBO

Funktioner	RCCB	RCBO
Fuldt navn	Reststrømsafbryder	Reststrømsafbryder med overstrøm
Lækage Trip Følsomhed	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Overbelastning Trip Range	Ikke klassificeret til overbelastningsstrøm	Termotur ca.1,13–1,45 × In
Kortslutningsudflugtsområde	Intet magnetisk kortslutningselement	Magnetisk tur ca.5–10 × In
Nominel nuværende rækkevidde	16 A – 100 A	6 A – 63 A
Driftsspænding	230 V / 400 V AC	230 V / 400 V AC
Frekvens	50/60 Hz	50/60 Hz
Antal polakker	2P, 4P	1P+N, 2P
Typisk modulbredde (DIN)	36–72 mm	18–36 mm
Responstid (lækage)	≤ 30 ms ved 30 mA	≤ 30 ms ved 30 mA
Brydekapacitet	6 kA – 10 kA	4,5 kA – 10 kA
Standard reference	IEC 61008-1	IEC 61009-1
Mekanisk liv	10.000 operationer typisk	10.000–20.000 operationer typisk
Typisk installationspunkt	Hovedfordelingstavle	Endelig grenkredsløb
Beskyttelsesdækning	Kun jordafledningsfejl	Lækage + overbelastning + kortslutning

Anvendelser af fejlstrømsafbrydere

1. Beboelsesboliger

RCCB'er er installeret i husholdningsfordelingstavler for at reducere risikoen for elektrisk stød fra beskadigede ledninger eller defekte apparater.De overvåger lækage i belysning og stikkontakter, der bruges hver dag.Dette tilføjer et ekstra sikkerhedslag til almindelig elektrisk brug i hjemmet.

2. Erhvervsbygninger

Kommercielle rum såsom kontorer, indkøbscentre og offentlige faciliteter bruger RCCB'er til at forbedre den elektriske sikkerhed for beboerne.De reducerer risikoen for elektriske ulykker i områder med stor trafik.Deres hurtige snubleevne understøtter overholdelse af sikkerhedsstandarder.

3. Industrianlæg

Industrielle anlæg og værksteder anvender RCCB'er til at håndtere lækagerisici omkring maskiner og motordrevet udstyr.De hjælper med at opretholde sikrere arbejdsforhold, hvor elektriske belastninger er høje.Dette bidrager til mere stabil og sikker systemdrift.

4. Våde og udendørs områder

Steder, der er udsat for fugt, herunder badeværelser, køkkener, pools og udendørs installationer, bruger almindeligvis RCCB'er på grund af større sandsynlighed for lækage.Disse miljøer er mere tilbøjelige til isolationsfejl og utilsigtet kontakt.RCCB'er giver yderligere elektrisk beskyttelse under sådanne forhold.

Konklusion

RCCB'er hjælper med at holde dig sikker ved konstant at kontrollere strømmen og afbryde strømmen, når der opstår lækage.Deres interne komponenter, korrekte klassificeringer og typer som AC, A og B giver dig mulighed for at matche den rigtige enhed til dit elektriske system.At kende korrekt ledningsføring og forskellene mellem RCCB, MCB, ELCB og RCBO hjælper dig med at vælge bedre beskyttelse.Fordi de reagerer hurtigt og fungerer i mange miljøer, forbliver RCCB'er en væsentlig del af den daglige elektriske sikkerhed.
