TMS320C6713BZDP225 DSP Guide: Funktioner, pinout, applikationer, alternativer og datablad

Denne vejledning handler om TMS320C6713BZDP225, en højhastigheds digital signalprocessor (DSP).Det forklarer, hvordan chippen fungerer, hvad den bruges til, og hvorfor det er et stærkt valg til job, der har brug for hurtig og nøjagtig behandling.Guiden dækker chipens nøglefunktioner som dens 225 MHz-hastighed, flydende support, stor hukommelse og nyttige indbyggede værktøjer såsom lydporte og hukommelsesgrænseflader.Det viser også, hvordan man forbinder det, hvordan man programmerer det trin for trin, hvor det kan bruges, og hvilke andre lignende dele du kan vælge om nødvendigt.

Katalog

TMS320C6713BZDP225 Oversigt

De TMS320C6713BZDP225 er en kraftfuld flydende digital signalprocessor (DSP) designet til at håndtere højhastighedsopgaver med høj hastighed og højpræcision.Tilhørende TMS320C6000 ™ DSP -platformen, specifikt C67X -familien, fungerer denne chip med en urhastighed på 225 MHz og leverer op til 1350 MFLOPS og 1800 MIPS Processing Power.Bygget omkring en forbedret meget lang instruktionsord (VLIW) arkitektur, kan det udføre op til otte instruktioner parallelt pr. Cyklus.Enheden integrerer 264 KB On-Chip RAM og understøtter ekstern hukommelse som SRAM og SDRAM gennem en 32-bit ekstern hukommelsesgrænseflade (EMIF).Det tilbyder også robust perifer support, herunder multikanals lyd-serielle porte (MCASP), bufret serielle porte (MCBSP), en 16-bit vært-port-interface (HPI) og en 16-kanals EDMA-controller til effektiv databevægelse.

Sikre dine bulkordrer i TMS320C6713BZDP225 i dag for at holde dine projekter i gang uden forsinkelse.

TMS320C6713BZDP225 CAD -modeller

TMS320C6713BZDP225 Symbol

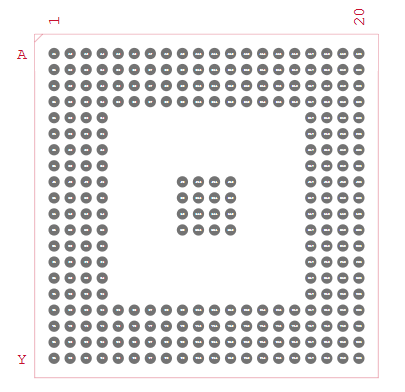

TMS320C6713BZDP225 Fodaftryk

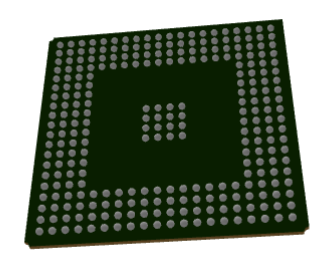

TMS320C6713BZDP225 3D -model

TMS320C6713BZDP225 -funktioner

Kernearkitektur: Processoren er baseret på en VLIW -arkitektur, der giver den mulighed for at udføre op til otte instruktioner parallelt under hver urcyklus.Denne arkitektur maksimerer gennemstrømning og effektivitet, hvilket gør chippen velegnet til computerintensive applikationer som signalbehandling og analyse.

Urhastighed: Betjening med en frekvens på 225 MHz leverer ChIP højhastighedsbehandlingsfunktioner.Denne urhastighed sikrer en afbalanceret afvejning mellem ydeevne og strømforbrug, hvilket er godt i indlejrede og industrielle systemer.

Præstation: Med evnen til at udføre op til 1350 millioner flydende punktoperationer pr. Sekund (MFLOPS) og 1800 millioner instruktioner pr. Sekund (MIPS), håndterer denne DSP komplekse algoritmer og store numeriske beregninger effektivt.

On-chip hukommelse: Processoren integrerer 264 KB hurtig hukommelse på chip.Dette giver mulighed for hurtig adgang til vigtige data og instruktioner, reduktion af latenstid og forbedring af eksekveringshastigheden.

Ekstern hukommelsesgrænseflade: En dedikeret 32-bit ekstern hukommelsesgrænseflade (EMIF) understøtter en lang række eksterne hukommelsesenheder, herunder SRAM, SDRAM og Flash.Dette giver System mulighed for at udvide hukommelseskapaciteten baseret på applikationskrav.

Driftsspænding: ChIP fungerer på en lav kernespænding på 1,26V for at minimere strømforbruget, mens den opretholder kompatibilitet med 3,3V I/O -standarder, hvilket er almindeligt i mange indlejrede systemer.

Multi-channel Audio Serial Ports: Det inkluderer to MCASP -grænseflader til transmission og modtagelse af multikanals lyddata.Disse porte er vigtige i applikationer som lydblanding, stemmegenkendelse og digital musikbehandling.

Multi-kanals bufret serielle porte : To MCBSP'er tilbyder højhastigheds-seriel kommunikation til grænseflade med codecs, digitale sensorer eller andre serielle enheder.De giver fleksibilitet i transmission af både lyd- og kontroldata.

Host-Port Interface (HPI): 16-bit HPI muliggør en hurtig og direkte kommunikationskanal mellem DSP og en værtsprocessor, hvilket tillader effektiv dataudveksling under systemfejlbugging eller -operationer.

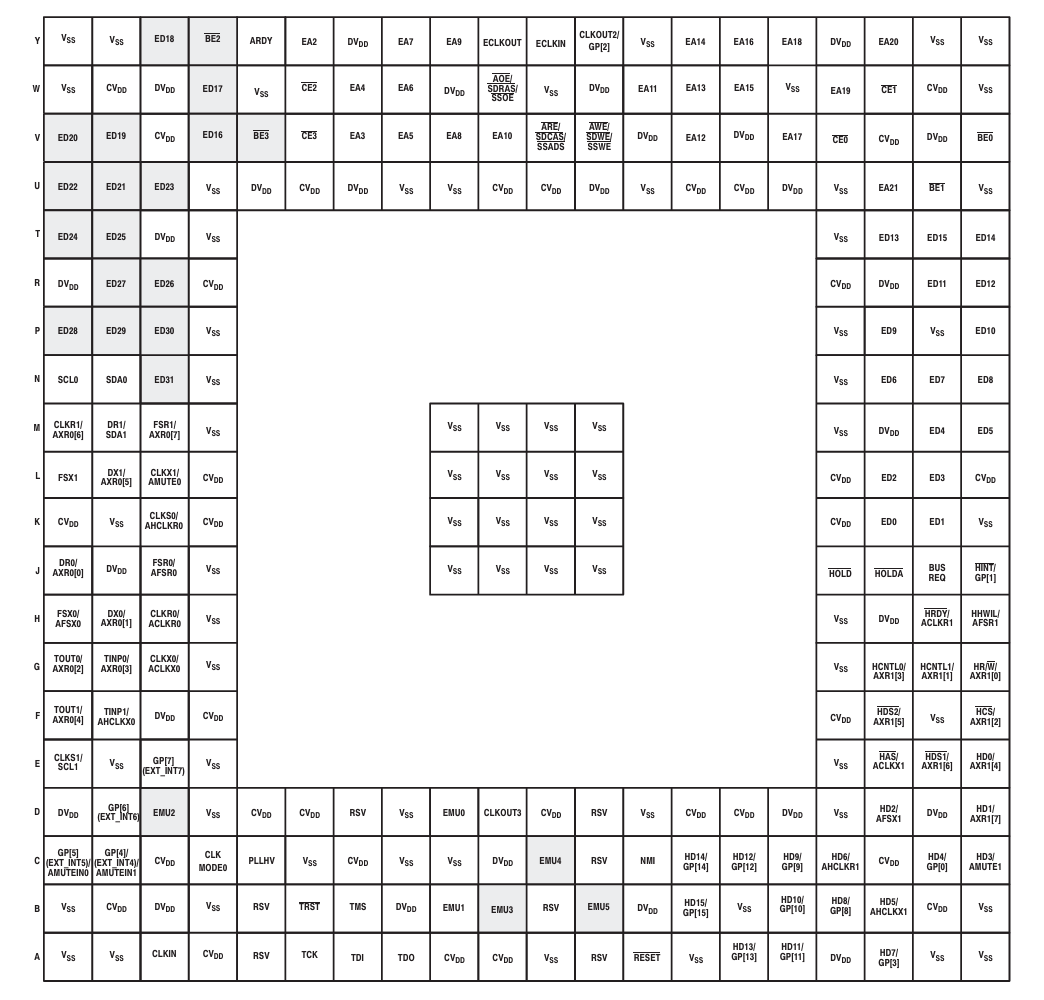

TMS320C6713BZDP225 PINOUT -diagram

Dette pinout-diagram viser, hvordan hver forbindelse (eller "bold") er arrangeret i bunden af ​​TMS320C6713BZDP225-chip, der bruger en 225-ball BGA-pakke.Rækkerne (a til y) og søjler (1 til 15) danner et gitter, og hver firkant viser, hvilken funktion eller strømforsyning der er tildelt dette sted.Chippen har mange effektstifter som VSS (jord) og CVDD eller DVDD (strømforsyning), der er spredt rundt for at holde chippen drevet jævnt.Stifter som clkin, nulstilling, TMS, TDI og TDO nær bunden bruges til programmering og fejlsøgning med JTAG.

Andre stifter forbinder processoren til eksterne dele som hukommelse og andre enheder.Disse inkluderer adresselinjer (EAX), datalinjer (EDX), Chip Selects (CEX) og kontrolsignaler (Hold, Busreq osv.).Du vil også se stifter til seriel kommunikation som MCBSP og General-Purpose I/OS (GPIO), hvilket gør chippen fleksibel for mange designs.Midt i chippen er der flere VSS- og VDD -stifter, der er grupperet sammen for at hjælpe med stabil effekt og varmebalance.Dette layout hjælper processoren med at køre problemfrit, især da den er designet til højhastigheds digital signalbehandlingsopgaver.

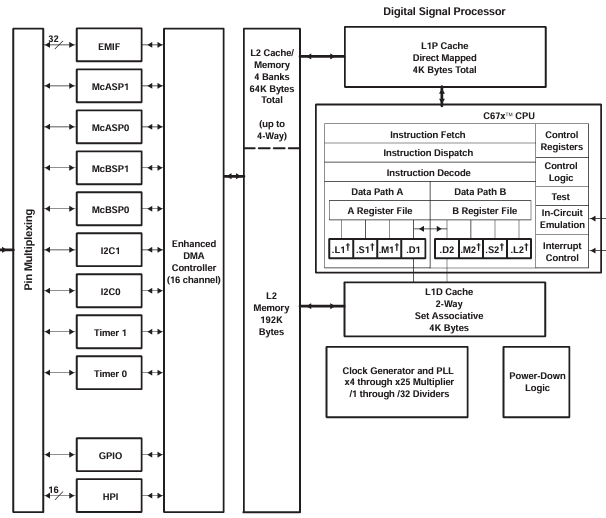

TMS320C6713B Funktionelt blokdiagram

Det funktionelle blokdiagram over TMS320C6713B, inklusive TMS320C6713BZDP225, viser, hvordan denne digitale signalprocessor (DSP) fungerer og forbinder med andre komponenter.I midten er C67X+ CPU -kernen, der bruger en speciel type design kaldet VLIW (meget lang instruktionsord).Dette giver det mulighed for at løbe op til otte instruktioner på samme tid, hvilket gør det meget hurtigt for opgaver som lyd- eller signalbehandling.Processoren har to hoveddatas stier, sti A og sti B, hver med sit eget sæt registre og enheder til håndtering af matematik- og logikoperationer.Dette hjælper processoren med at håndtere komplekse beregninger hurtigt og effektivt.

For hukommelse inkluderer DSP L1 -cacher til instruktioner og data (4KB hver) og en større L2 -hukommelse (192KB), der kan fungere som cache eller bruges direkte.Der er også en cache/hukommelsescontroller, der administrerer op til fire 64 kb hukommelsesblokke, hvilket hjælper med at fremskynde datatilgang.Chippen inkluderer en DMA -controller med 16 kanaler til at flytte data mellem hukommelse og perifere enheder uden at bremse CPU'en.Det understøtter forskellige grænseflader som EMIF til ekstern hukommelse, MCASP og MCBSP til seriel kommunikation, I2C, timere, GPIO og HPI til værtsinteraktion.Disse er tilsluttet ved hjælp af PIN -multiplexing, hvilket tillader fleksibel konfiguration baseret på projektets behov.Det har også et ursystem med PLL, der justerer hastigheden ved at multiplicere eller dele inputuret, og strøm-ned-logikken for at spare energi.Til fejlsøgning og systemkontrol inkluderer det emulering i kredsløb og afbrydelse af kontrol.

TMS320C6713BZDP225 -specifikationer

Type	Parameter
Fabrikant	Texas Instruments
Serie	TMS320C67X
Emballage	Bakke
Delstatus	Aktiv
Type	Flydende punkt
Interface	Værtsgrænseflade, I2C, MCASP, MCBSP
Urhastighed	225MHz
Ikke-flygtig hukommelse	Ekstern
On-Chip Ram	264 kb
Spænding - I/O.	3.30v
Spænding - kerne	1.26V
Driftstemperatur	0 ° C ~ 90 ° C (TC)
Monteringstype	Overflademontering
Pakke / sag	272-BBGA
Leverandørenhedspakke	272-BGA (27x27)
Basisproduktnummer	TMS320

TMS320C6713BZDP225 Applications

Lydbehandling

TMS320C6713BZDP225 er vidt brugt i lydsystemer på grund af dets høje flydende ydeevne og behandlingsfunktioner.Det er ideelt til opgaver såsom udligning, filtrering, ekko -annullering, generering af lydeffekter og dynamisk rækkevidde i digitale mixere, effektprocessorer og studioudstyr.Dens støtte til serielle porte til flere kanal (MCASP og MCBSP) gør det perfekt til lydindgang/output-operationer, stemmegenkendelsessystemer, digitale musikinstrumenter og lydforstærkningssystemer af høj kvalitet.

Telekommunikation

Inden for telekommunikationen spiller denne DSP en rolle i håndtering af højhastighedsdatastrømme og komplekse modulationsordninger.Det bruges i basebandbehandling inden for cellulære basestationer og modemer.Processorens evne til at styre avancerede algoritmer til fejlkorrektion, ekko -undertrykkelse og datakomprimering sikrer pålidelig stemme- og datatransmission på tværs af netværk.Det understøtter også netværkstrafikformning og pakkebehandlingsopgaver i routere og switches, hvilket bidrager til effektive og intelligente kommunikationssystemer.

Medicinsk billeddannelse

TMS320C6713BZDP225 bruges i medicinsk udstyr som ultralyd, CT og MRI -maskiner.Det muliggør hurtig behandling af billeddata, udførelse af funktioner som støjreduktion, kantforbedring og genopbygning af billedopbygninger.Med sine kraftfulde aritmetiske enheder og hukommelseshåndteringsfunktioner forbedrer denne DSP billedklarhed og reducerer diagnostiske forsinkelser.Dets lydhørhed er vigtig for anvendelser, hvor patientovervågning eller billedstyrede procedurer er tidsfølsomme.

Industriel automatisering

I industrielle kontrolmiljøer er denne DSP tillid til for præcis motorisk kontrol, robotik og overvågning.Den behandler sensordata fra motorer og aktuatorer for at sikre nøjagtig bevægelseskontrol, hvilket er vigtigt for CNC -maskiner, samlebånd og robotik.Dens hurtige signalbehandling muliggør pålidelige feedback -kontrolsystemer, hvilket sikrer energieffektivitet og operationel sikkerhed.Enheden bruges også i smarte sensornetværk til at udføre lokal dataanalyse og reducere belastningen på centraliserede systemer.

Bilsystemer

I moderne køretøjer understøtter denne DSP både infotainment og sikkerhedsapplikationer.Det håndterer lyd- og videodatabehandling til bilunderholdningssystemer, herunder støjaflysning og lydforbedring.Desuden behandler det sensordata i Advanced Driver Assistance Systems (ADAS), der hjælper med objektdetektion, advarsler om baneafgang og adaptiv kontrol.Dens pålidelighed og hastighed gør det velegnet til opgaver inden for bilelektronik.

Militær og rumfart

TMS320C6713BZDP225 bruges i radar-, ekkolod- og sikre kommunikationssystemer i forsvarsapplikationer.Det håndterer signaldetektion, støjfiltrering og bølgeformanalyse til overvågnings- og målretningssystemer.I Aerospace understøtter det satellitkommunikationssignalafkodning og telemetri -behandling.Processorens evne til at modstå krævende databelastninger og give output sikrer dens pålidelighed i robuste og high-stakes miljøer.

TMS320C6713BZDP225 lignende dele

• TMS320C6713BGDP225

TMS320C6713BGDP225 er en tæt variant af TMS320C6713BZDP225, der deler den samme 225 MHz urhastighed og 272-ball BGA-pakke.Den primære sondring ligger i intern emballage eller lette fremstillingsforskelle (ofte relateret til temperaturgradering eller materialemuligheder), som kan påvirke forsyningskæden eller lovgivningsmæssig overholdelse af visse miljøer.Da det tilbyder identisk ydelse og pin-kompatibilitet, fungerer den som en direkte drop-in-udskiftning, hvilket gør det til et af de mest praktiske alternativer, hvis BZDP225 ikke er tilgængelig.

• TMS320C6713BZDP300

TMS320C6713BZDP300 øger ydelsen med en hurtigere urhastighed på 300 MHz, mens den samme BGA -pakke og spændingskrav.Denne øgede behandlingshastighed muliggør hurtigere udførelse af flydende algoritmer, som er ideel til applikationer, der kræver højere gennemstrømning, såsom avanceret lydbehandling eller dataindsamling.For dem, der ønsker at forbedre systemets ydeevne uden at redesigne hardware, er dette en overlegen opgradering over 225 MHz -versionen.

• TMS320C6713BGDP300

TMS320C6713BGDP300 tilbyder den samme 300 MHz -behandlingseffekt som BZDP300, men ligesom BGDP225 kan den indeholde mindre forskelle i internt emballage- eller samlingsmateriale.Det forbliver PIN-kompatibelt og funktionelt identisk i de fleste applikationssager.Dette gør det til et fremragende alternativ med højt ydeevne, især for industrielle eller regulerede miljøer, hvor komponent sourcing fleksibilitet og overholdelse kan være nødvendigt.

TMS320C6713BZDP225 Programmeringstrin

1. Opret udviklingsmiljøet

For at begynde at programmere TMS320C6713BZDP225 skal du installere Code Composer Studio (CCS), Texas Instruments 'officielle Integrated Development Environment (IDE).Dette miljø understøtter kompilering, fejlsøgning og styring af DSP -projekter.Tilslut DSP Starter Kit (DSK) eller ethvert understøttet udviklingsråd via USB eller en JTAG -interface til din pc.Sørg for, at bestyrelsen er korrekt drevet, og at driverne er korrekt installeret.Når CCS genkender hardwareforbindelsen, er du klar til at konfigurere dit projektarbejdsområde.

2. Opret og konfigurer et nyt projekt

Start CCS og opret et nyt projekt dedikeret til TMS320C6713 -enheden.Vælg den relevante målkonfiguration, der specifikt vælger C6713 DSP -kernen.Derefter skal du konfigurere kompilator- og linkerindstillingerne, disse inkluderer definition af hukommelsessektioner, specificering af mapper og justering af optimeringsflag.Hvis du bruger tredjepartsbiblioteker eller TIs DSP/BIOS-kerne, er dette også det stadie, hvor du tilføjer dem til projektmiljøet.

3. Udvikle din applikationskode

Nu er det tid til at skrive den faktiske applikation.Kode kan skrives i C for enkelhed eller i samling for maksimal ydelse.C6713 understøtter meget effektiv udførelse af DSP -algoritmer, og TI tilbyder optimerede DSP -biblioteker (f.eks. DSPLIB, IMGLIB) for at fremskynde udviklingen.Sørg for at designe med hukommelsesstyring i tankerne ved hjælp af den interne RAM effektivt, mens du organiserer større data i ekstern hukommelse gennem EMIF.Signalbehandling involverer ofte hurtig loop -udførelse, bufferhåndtering og afbrydelsesstyring, så struktur din logik i overensstemmelse hermed.

4. Byg og debug applikationen

Med kildekoden klar, skal du bruge CCS til at opbygge projektet.Build -processen samler koden og linker den til at producere en eksekverbar (.out) -fil.Indlæs dette output i DSP via CCS.Du kan derefter begynde fejlfindingsprocessen ved hjælp af CCS -værktøjer, indstille breakpoints, se variabler, inspicere registre og træde gennem instruktioner.Dette trin er vigtigt for at fange logiske eller timingproblemer, især i signalbehandlingsopgaver.

5. Test og optimer

Når dit program kører uden fejl, skal du udføre funktionel test for at sikre, at det opfører sig som tilsigtet i praktiske brugssager.Brug CCS's profilerings- og benchmarking -værktøjer til at måle ydelsesmetrics som instruktionscyklusser, hukommelsesforbrug og behandlingsforsinkelser.Baseret på denne indsigt skal du optimere din kode til eksekveringshastighed og ressourceeffektivitet.Almindelige optimeringsteknikker inkluderer loop -rulling, minimering af hukommelsesadgang og udnyttelse af den parallelle instruktionsarkitektur i VLIW DSP -kernen.

6. Implementere ansøgningen

Efter test og optimering skal du forberede den endelige produktionsklare build.Hvis DSP kører uafhængigt, skal du programmere applikationen til ikke-flygtig flashhukommelse, så den starter automatisk på power-up.Dette trin kan kræve værktøjer som en flash -programmør eller bootloader -konfiguration.Endelig dokumenterer installationsprocessen, hukommelseskort, kildekodestruktur og systemadfærd til støtte for fremtidig udvikling, opdateringer eller fejlfindingsbehov.

TMS320C6713BZDP225 Fordele

Floating-punkt præcision

TMS320C6713BZDP225 giver oprindelig support til flydende punktoperationer, der adskiller det fra mange DSP'er med fast punkt.Denne kapacitet forenkler udviklingen af ​​komplekse matematiske algoritmer i høj grad ved at eliminere behovet for manuel skalering og aritmetisk styring af fastpunkt.Flydende nøjagtighed er værdifuld, når man arbejder med brede dynamiske intervaller eller følsomme data, hvilket sikrer, at resultater både er mere nøjagtige og lettere at validere ved testning.

Effektiv arkitektur

I kernen af ​​TMS320C6713BZDP225 ligger et meget langt instruktionsord (VLIW) arkitektur, der gør det muligt for processoren at udføre op til otte instruktioner samtidig pr. Urcyklus.Denne parallelisme øger gennemstrømningen i det væsentlige, hvilket gør chippen velegnet til beregningstunge applikationer såsom FFT'er, filtrering eller adaptiv kontrolsløjfe. Dette betyder evnen til at implementere mere avancerede algoritmer inden for strammere timing-begrænsninger, optimere den samlede systempræstation uden at kræve flere processorer eller co-processorer.Arkitekturen er designet til at udnytte instruktionsniveau parallelisme effektivt, hvilket hjælper med at reducere latenstid og forbedre eksekveringshastigheden.

Robust perifer integration

DSP er bygget med alsidig I/O- og hukommelsesgrænsefladefunktioner, herunder multikanals lyd-serielle porte (MCASP), flerkanals bufret serielle porte (MCBSP) og en kraftfuld 32-bit ekstern hukommelsesgrænseflade (EMIF).Disse grænseflader gør det nemt at integrere med forskellige eksterne enheder, såsom lydcodecs, sensorer, datakonvertere eller ekstern RAM/flashhukommelse.De integrerede perifere enheder reducerer behovet for ekstern limlogik eller processorer, hvilket hjælper med at strømline systemdesign og lavere udviklingsomkostninger.

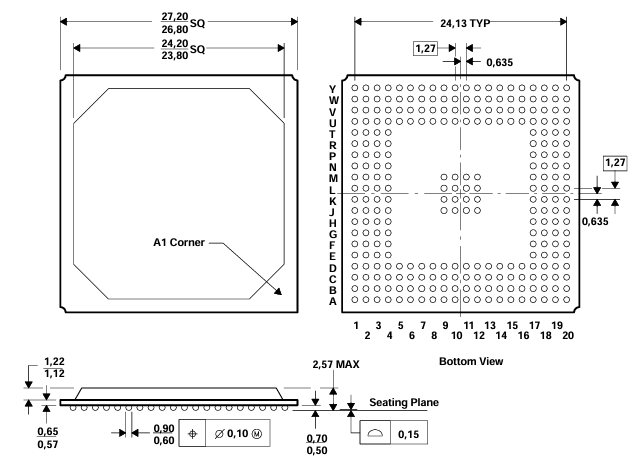

TMS320C6713BZDP225 Emballagedimensioner

• Pakningstype: Plastic Ball Grid Array (PBGA)

• Kropsstørrelse:

Nominel: 24,20 mm × 24,20 mm

Minimum: 23,80 mm × 23,80 mm

Maksimum: 24,20 mm × 24,20 mm (ydre kant)

• Ball pitch: 1,27 mm typisk

• Kuglediameter: 0,90 mm (nominel), 0,60 mm (min)

• Pakkehøjde: 1,22 mm (max), 1,12 mm (min)

• Siddi til Ball Center: 0,15 mm

• Ball Array: 20 × 20 gitter med nogle manglende positioner (i alt 272 bolde)

• Pakkeoversigtskode: S-PBGA-N272

Pakkeoversigt

TMS320C6713BZDP225 Producent

TMS320C6713BZDP225 er fremstillet af Texas Instruments (TI), en globalt anerkendt leder inden for halvlederindustrien.Hovedkvarter i Dallas, Texas, har TI opbygget et langvarigt ry for innovation inden for analoge og indlejrede behandlingsteknologier.Med årtiers ekspertise inden for digital signalbehandling udviklede TI TMS320C6000 ™ DSP -platformen (under hvilken C6713 -serien blev lanceret) til at imødekomme komplekse computerbehov på tværs af brancher.Som producent sikrer TI streng kvalitetskontrol, omfattende dokumentation og fortsat softwareværktøjsstøtte gennem sit økosystem, herunder kodekomponiststudio og optimerede DSP -biblioteker.Mange har ikke kun tillid til hardware med høj ydeevne som TMS320C6713BZDP225, men også for pålideligheden og langsigtet tilgængelighed, som missionskritiske og industrielle applikation efterspørgsel efter.

Konklusion

TMS320C6713BZDP225 er en kraftfuld DSP, der kan håndtere tunge opgaver som lydbehandling, kommunikationssignaler, medicinske billeder og smarte maskiner.Det fungerer hurtigt, håndterer tal nøjagtigt og forbinder let med hukommelse og andre enheder.Det bruges på mange områder som lyd, telekom, sundhedsydelser, fabrikker, biler og forsvarssystemer.Det leveres også med god støtte, værktøjer til udvikling og langsigtet pålidelighed.Generelt er det et smart og pålideligt valg til komplekse projekter, der har brug for stærk behandling.
