XCS20-3TQ144I FPGA Guide: Funktioner, applikationer, alternativer og datablad

Denne vejledning handler om XCS20-3TQ144I, en type FPGA-chip fra Spartan/XL-familien.Det forklarer, hvad chippen gør, hvordan den fungerer, og hvor den kan bruges.Du lærer om dens logiske kapacitet, input/output -stifter, spændingsniveauer og hvordan den håndterer forskellige temperaturer.Det dækker også, hvordan man programmerer chip trin for trin, hvordan signaler flytter ind og ud af det, hvordan man sætter flere chips sammen, og hvilken slags projekter denne chip er god til.Artiklen fremhæver også pakkedimensioner, fremstillingsbaggrund og passende alternative modeller til forskellige designbehov.

Katalog

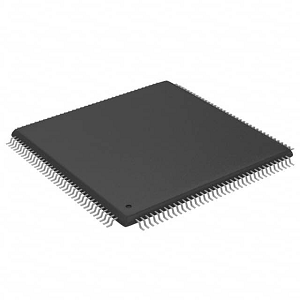

XCS20-3TQ144I Oversigt

De XCS20-3TQ144I, bygget til at levere omkostningseffektiv programmerbar logik til applikationer, der har brug for moderat logikdensitet og fleksible I/O-kapaciteter.Det tilbyder cirka 20.000 systemporte, der leverer nok logiske ressourcer til implementering af digitale design.I drift ved 3,3V med I/O-kompatibilitet for 3,3V og 2,5V systemer understøtter det en "-3" hastighedskvalitet, der markerer en balance mellem ydeevne og strømbrug.Det er vurderet til industrielle temperaturer fra -40 ° C til +100 ° C, hvilket gør det velegnet til barske miljøer.Det trækker på XC4000-arkitekturen med robust support til programmering i systemet og systemhastigheder over 80 MHz, når den er ideel til signalbehandling, logisk prototype og kontrollogik i omkostningsfølsomme enheder.Den spartanske og spartanske-XL-familie repræsenterer Xilinxs tidlige generation af FPGA'er, der sigter mod at afbalancere ydeevne og overkommelige priser.De er bygget på XC4000-arkitektur og leverer logiske funktioner, der er ideelle til højvolumen, omkostningsfølsomme applikationer.

Hvis dit projekt afhænger af denne pålidelige spartanske enhed, skal du sikre dine bulkordrer på XCS20-3TQ144I i dag for at sikre tilgængelighed, mens lagrene varer.

XCS20-3TQ144I CAD-modeller

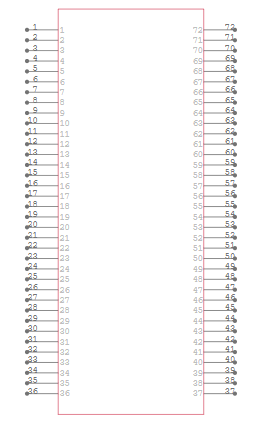

XCS20-3TQ144I Symbol

XCS20-3TQ144I Fodaftryk

XCS20-3TQ144I 3D-model

XCS20-3TQ144I-funktioner

Logisk kapacitet: XCS20-3TQ144I giver ca. 20.000 systemporte, hvilket giver tilstrækkelig plads til at implementere komplekse digitale logikkredsløb.Denne kapacitet er velegnet til mellemklasse-logiske applikationer, såsom tilstandsmaskiner, interface-controllere og moderat signalbehandlingsopgaver uden at kræve FPGA-ressourcer med høj densitet.

I/O -stifter: Med support til op til 113 input/output -stifter muliggør enheden fleksibel kommunikation med eksterne komponenter.Disse I/O -linjer kan konfigureres til forskellige standarder, hvilket giver mulighed for at interface FPGA med sensorer, hukommelsesmoduler, kommunikationsbusser og andre systemer i systemer med lethed.

Driftsspænding: Enheden fungerer på en 3,3V kerneforsyning og er kompatibel med både 3,3V og 2,5V I/O -standarder.Denne spændingsfleksibilitet sikrer lettere integration med blandede spændingssystemer og minimerer behovet for yderligere niveau-skiftende komponenter i designet.

Hastighedskvalitet: "-3" hastighedskvalitet identificerer enhedens interne timing og udbredelsesforsinkelsesegenskaber.Denne klassificering hjælper med at estimere maksimale driftsfrekvenser og timingbegrænsninger, især for synkrone design eller applikationer, der kræver pålidelig timingydelse.

Temperaturområde: Bedømt for et industrielt temperaturområde på -40 ° C til +100 ° C er XCS20-3TQ144I bygget til pålidelig drift i krævende miljøer.Det er velegnet til brug i robuste applikationer som industriel automatisering, udendørs systemer og bilelektronik, hvor der kræves bred termisk tolerance.

Konfiguration : Denne FPGA understøtter programmering i systemet, hvilket gør det muligt at opdatere og ændre designet, selv efter at chippen er monteret på PCB.Denne kapacitet er nyttig under prototype og feltopgraderinger, da den forbedrer fleksibiliteten og forkorter udviklingscyklusser.

Overholdelse: XCS20-3TQ144I er ikke ROHS-kompatible, hvilket betyder, at den kan indeholde bly eller andre begrænsede stoffer.Selvom den er egnet til mange industrielle og ældre systemer, kan denne begrænsning påvirke dens berettigelse til brug i nye produkter bundet af aktuelle miljø- og sikkerhedsstandarder.

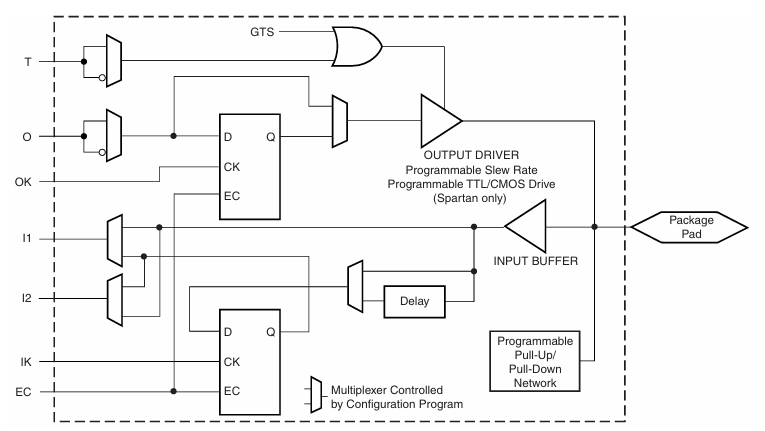

Forenklet Spartan/XL IOB -blokdiagram

Dette diagram viser, hvordan I/O-blokken (IOB) i den spartanske/XL FPGA såsom XCS20-3TQ144I håndterer signaler, der går ind og ud af chippen.Det administrerer både input- og outputfunktioner ved hjælp af konfigurerbar logik.For output går signalet gennem en multiplexer og kan opbevares i en flip-flop, før den sendes ud.Outputstien inkluderer kontrol for tre-tilstandsbuffere (T), valgfri ur (OK) og programmerbare funktioner som dræbte hastighed og spændingsniveau (TTL/CMOS).Outputdriveren sender det endelige signal til chipens eksterne pin (pakkepude).For input er signalet fra den eksterne pin først buffet, og det kan gennemgå en forsinkelse om nødvendigt.Den passerer derefter gennem en anden flip-flop, hvor den kan låses med et ursignal.Inputstien inkluderer en programmerbar pull-up eller rulle for at forhindre flydende værdier.Generelt giver IOB dig mulighed for at kontrollere, hvordan signaler kommer ind og afslutter FPGA med fleksibel timing, spændingsniveauer og logisk opførsel, hvilket hjælper XCS20-3TQ144I med at tilpasse sig mange forskellige kredsløbsdesign.

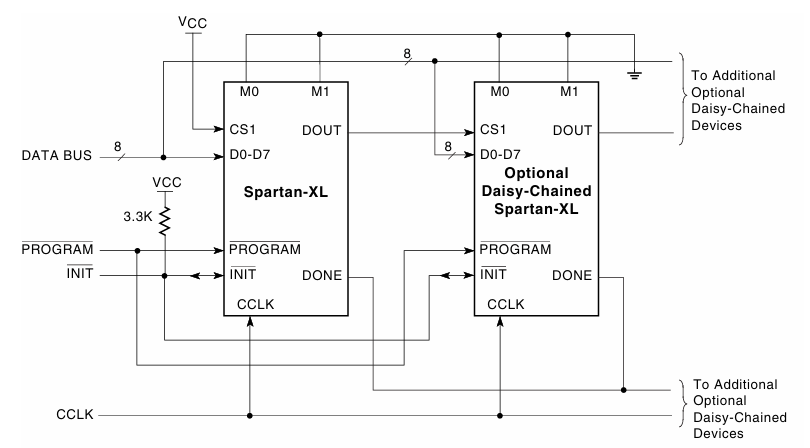

Spartan/XL Express Mode Circuit Diagram

Dette diagram viser, hvordan spartansk-XL FPGA'er, ligesom XCS20-3TQ144I, programmeres ved hjælp af Express-tilstand med en 8-bit databus.Den første chip får data fra systemet gennem stifter D0 - D7.En 3,3 kΩ modstand trækker init -linjen højt, medmindre der er et problem under opsætningen.Hovedkontrolsignaler (program, init, udført og cclk) deles på tværs af alle FPGA'er.Når programmet går lavt, gør alle chips klar til konfiguration.Dataene flyder fra den første chips dout til den næste chip's D0-D7, hvilket tillader Daisy-Chaining af flere enheder.CCLK -ursignalet holder alt synkroniseret.Denne opsætning er nyttig, når flere FPGA'er skal programmeres hurtigt og i den rigtige rækkefølge.

XCS20-3TQ144I-specifikationer

Type	Parameter
Fabrikant	AMD/Xilinx
Serie	Spartan®
Emballage	Bakke
Delstatus	Forældet
Antal laboratorier/CLB'er	400
Antal logiske elementer/celler	950
Samlede rambits	12800
Antal I/O.	113
Antal porte	20000
Spænding - Forsyning	4,5V ~ 5,5V
Monteringstype	Overflademontering
Driftstemperatur	-40 ° C ~ 100 ° C (TJ)
Pakke / sag	144-LQFP
Leverandørenhedspakke	144-tqfp (20x20)
Basisproduktnummer	XCS20

XCS20-3TQ144I applikationer

Digital Signal Processing (DSP)

XCS20-3TQ144I er i stand til at håndtere datakeregninger, hvilket gør det egnet til DSP-opgaver såsom filtrering, lydforbedring og behandling af videostream.Dets FPGA-stof tillader oprettelse af brugerdefinerede logiske rørledninger, der effektivt håndterer aritmetiske tunge arbejdsbelastninger, som er almindelige i lydmodulation, støjreduktion og ekko-annulleringssystemer.Du kan skræddersy behandlingsblokke direkte i hardware, hvilket sikrer lavere latenstid og bedre ydelse end at bruge traditionelle mikrokontrollere eller generelle processorer.

Kommunikationssystemer

I kommunikationsplatforme understøtter denne FPGA implementeringen af ​​forskellige protokoller, der bruges i dataoverførsel, modulation og fejldetektion/korrektion.Uanset om det er i kablede systemer som Ethernet eller i trådløse transmissionsmoduler, giver XCS20-3TQ144I pålidelig logisk infrastruktur til timing-kritiske og protokolfølsomme funktioner.Dens konfigurerbare I/O -stifter og deterministisk logisk respons gør det ideelt til håndtering af håndtryk, indramning, pakningsrutning og styresignalafkodning i brugerdefineret kommunikationshardware.

Kontrolsystemer og industriel automatisering

I Factory Automation, Robotics eller Motor Control Applications tilbyder XCS20-3TQ144I robust timing og behandlingsevner til styring af sensorindgange og aktuatorudgange.Du kan designe præcise kontrolsløjfer, der sikrer synkroniseret bevægelse og hurtige feedback -svar, store i CNC -maskiner, transportører og PLC -systemer.Enhedens industrielle temperaturområde sikrer yderligere dens holdbarhed og ydeevne i hårde operationelle miljøer.

Dataindsamlingssystemer

FPGAs parallelle behandlingsfunktioner gør det effektivt til at indsamle og håndtere store mængder data fra analoge-til-digitale konvertere (ADC'er), sensorer eller andre måleenheder.Dette er værdifuldt i videnskabelig instrumentering og miljøovervågning, hvor data skal behandles og analyseres på stedet, før de bliver logget eller transmitteret.Evnen til at tilpasse logik tillader filtrering, komprimering og formatering af sensorstrømme.

Billed- og videobehandling

I billedcentriske applikationer som overvågning, medicinsk billeddannelse og maskinvision kan XCS20-3TQ144I behandle visuelle data.Det understøtter kantdetektion, objektsporing eller pixelmanipulation fungerer direkte i hardware.Dette fjerner den behandlingsflaskehals, som CPU'er med generel formål i højrens-frame-rate-opgaver og muliggør bedre ydelse i applikationer, der kræver hurtige reaktionstider, såsom automatiserede inspektionssystemer.

Netværksudstyr

Brugt i routere, switches og netværksgrænsefladekontrollere, kan FPGA administrere pakkeomskifter, protokoloversættelse og bufferstyring.Du kan aflaste specifikke funktioner såsom hovedinspektion eller kontrolsumvalidering til FPGA, optimere systemet for lavere latenstid og højere gennemstrømning.Dens brede I/O -kompatibilitet og programmerbar logik gør det også nemt at bygge bro mellem forskellige kommunikationsstandarder.

Automotive Electronics

Denne enhed passer godt i køretøjssystemer såsom infotainment, instrumentation af dashboard og avancerede driverassistentsystemer (ADAS).Dens evne til at modstå industrielle temperaturer sikrer stabilitet i køretøjsmiljøer.Opgaver som signalbehandling til kameraindgange, dataintegration fra flere køretøjsundersystemer eller kontrol af kommunikationsbusser i køretøjet kan alle tilpasses inden for denne FPGA.

Rumfart og forsvar

Til forsvar og avionik, hvor pålidelighed og deterministisk opførsel er vigtig, bruges XCS20-3TQ144I til radarsignalbehandling, krypteret kommunikation og telemetri-håndtering.Dens ikke-flygtige konfiguration og strålingstolerance (til en vis grad på grund af dens enklere arkitektur) gør den velegnet til flydelsessystemer og missionskritiske operationer.

Test- og måleudstyr

Oscilloskoper, logiske analysatorer og signalgeneratorer drager fordel af ydelsen og rekonfigurerbar karakter af denne FPGA.Det giver mulighed for at opbygge fleksible testplatforme, hvor funktioner som udløsning, bølgeformgenerering eller signalanalyse kan justeres efter produktionen ved at omprogrammerere logikken, forbedre alsidigheden og udvide produktets levetid.

XCS20-3TQ144I lignende dele

• XCS20-4TQ144C

XCS20-4TQ144C er et PIN-kompatibelt alternativ til XCS20-3TQ144I, der ligger i den samme 144-polede TQFP-pakke og tilbyder de samme 113 I/O-stifter og 20.000 systemporte.Den vigtigste forskel ligger i sin hastighedskvalitet, hvor den "-4" -betegnelse indikerer lidt lavere ydelse sammenlignet med "-3" -versionen.Det fungerer i et kommercielt temperaturområde (0 ° C til +85 ° C), hvilket gør det til en erstatning for applikationer, der ikke kræver miljømæssig tolerance i industriel kvalitet.For ældre design, der prioriterer pakkekompatibilitet frem for maksimal ydelse, tilbyder denne enhed en problemfri drop-in-udskiftning.

• XCS20-4PQ208C

Denne variant findes i en større 208-polet PQFP-pakke og understøtter 160 I/O-stifter, mere end 113 af XCS20-3TQ144I.Det bevarer den samme logiske kapacitet og hastighedskvalitet (-4), der tilbyder identiske behandlingskapaciteter.Dets udvidede I/O -antal gør det ideelt til design, der kræver flere eksterne forbindelser, såsom kompleks interface -kontrol eller parallel behandling af dataindgange.Det er et passende alternativ, når du har brug for at opskalere I/O uden at ændre kerne -logikimplementeringen.

• XCS20-4VQ100C

XCS20-4VQ100C er en kompakt mulighed i en 100-polet VQFP-pakke med 77 I/O-stifter, der opretholder de samme 20.000 systemporte og -4-hastighedskvalitet.Selvom det har færre stifter, er dets mindre fodaftryk ideel til rumbegrænsede design, hvor bestyrelsesejendom er begrænset.Dette gør det til det bedste alternativ for dem, der ønsker at miniaturisere deres hardware, samtidig med at de bevarer kerne FPGA -funktionalitet, især i indlejrede systemer eller bærbare applikationer.

XCS20-3TQ144I programmeringstrin

1. Designindgang

Programmering begynder med at oprette dit digitale kredsløbsdesign ved hjælp af et hardwarebeskrivelsessprog (HDL) såsom VHDL eller Verilog.Dette trin udføres inden for Xilinx ISE Webpack Software Suite, der giver et integreret udviklingsmiljø til skrivning og styring af din FPGA -kode.I løbet af dette trin definerer du opførslen af ​​dine logiske funktioner, registre, statsmaskiner og grænseflader i henhold til din applikations krav.

2. Syntese og implementering

Når HDL -koden er skrevet, skal den syntetiseres.Denne proces oversætter din højniveau-kode til en netlist på gate-niveau, der matcher de interne logiske blokke for XCS20-3TQ144I.Efter syntese kortlægger implementeringsfasen netlisten på FPGA's fysiske ressourcer.Det tildeler logiske elementer, ruter forbindelser og sikrer, at timing -begrænsninger opfyldes.Det er her, ISE optimerer dit design til område, hastighed eller strøm afhængigt af dine valgte indstillinger.

3. Bitstream -generation

Efter implementering konverteres designet til en konfigurationsfil kendt som en Bitstream (.bit).Denne fil indeholder alle de oplysninger, der er nødvendige for at programmere FPGA, inklusive layoutet af logiske blokke, routing og konfigurationsbits.Dette trin er vigtigt, fordi Bitstream fungerer som broen mellem dit softwaredesign og hardwarekonfigurationen.

4. Programmering af FPGA

For at indlæse bitstream i FPGA bruger du Impact -softwareværktøjet inkluderet i ISE.Start med at forbinde XCS20-3TQ144I til din computer via en kompatibel JTAG-programmør som Xilinx Platform Cable USB.Start påvirkning, og det vil detektere FPGA-enheden ved hjælp af grænse-scanning.Tildel derefter din genererede .bit -fil til den detekterede enhed og start programmeringsprocessen.Værktøjet overfører bitstream til enheden og konfigurerer dens interne logik.

5. Bekræftelse

Når programmeringen er afsluttet, skal du kontrollere, at FPGA opfører sig som tilsigtet.Dette kan gøres gennem funktionel test på et udviklingsbord eller testbench eller ved at køre en simulering inden for ISE ved hjælp af bølgeformudgange.Hvis output ikke opfylder forventningerne, skal du vende tilbage til designindgangen eller syntesetrinnene for at fejlfinde og revidere din logik.

XCS20-3TQ144I emballagedimensioner

• Pakningstype: 144-tqfp (tynd quad flad pakke)

• Kropsstørrelse: 20 mm × 20 mm

• Pitch (Blyafstand): 0,5 mm

• Monteringstype: Overflademontering

• Pakke/sag: 144-LQFP (Low-Profile Quad Flat Package)

XCS20-3TQ144I Producent

XCS20-3TQ144I blev oprindeligt fremstillet af Xilinx, et førende firma inden for programmerbare logiske enheder, der er kendt for banebrydende FPGA -teknologi.Efter Xilinx's erhvervelse af Avancerede mikroenheder (AMD ) I 2020 markedsføres og understøttes alle Xilinx FPGA-produkter, inklusive XCS20-3TQ144I, nu under AMD-mærket.AMD fortsætter med at opretholde Xilinxs arv af innovation ved at tilbyde robust designstøtte, langvarig livscyklusstyring og integration inden for en bredere portefølje af adaptive computerløsninger.Som den officielle producent sikrer AMD adgang til dokumentation, softwareværktøjer og ressourcer, der er nødvendige for at bruge arv og nuværende FPGA -familier.

Konklusion

XCS20-3TQ144I er en pålidelig og fleksibel chip, der fungerer godt i mange elektroniske projekter, især dem, der har brug for logik på mellemstore niveau og stærk I/O-kontrol.Det kan håndtere hårde miljøer, understøtter programmering i systemet og fungerer godt til ting som signalbehandling, industrielle maskiner, kommunikationssystemer og mere.Du kan også vælge lignende versioner af chippen med flere eller færre stifter afhængigt af dine designbehov.Programmering Det er ligetil ved hjælp af Xilinx -værktøjer.Selvom det kommer fra en ældre FPGA -familie, er det stadig nyttigt i dag og understøttes fuldt ud af AMD, det firma, der nu administrerer alle Xilinx -chips.

Datablad PDF

XCS20-3TQ144I datablad:

Xilinx Reach211 cert.pdf

Spartan, Virtex FPGA/SCD 18/oktober/2010.pdf
