VL53L1X Laser-Ranging Sensor: Specifikationer, pinout og kredsløbsdiagram

Denne artikel dykker ned i forviklingerne i VL53L1X og udforsker dens tekniske specifikationer, praktiske applikationer og integrationsteknikker.Ved at forstå dens omfattende funktionaliteter og avancerede funktioner kan du låse det fulde potentiale for denne sensor op og baner vejen for innovative løsninger inden for et væld af teknologiske felter.Den diskuterer også en detaljeret udforskning af VL53L1X, der begynder med dens pinout-konfiguration og spænder over dens applikationer for at give en grundig forståelse af denne banebrydende sensor.

Katalog

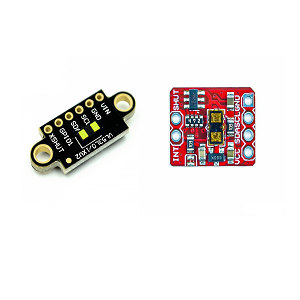

Hvad er VL53L1X?

De VL53L1X Markerer et transformativt spring i sensorteknologi (TOF) -teknologi (TOF) ved at levere præcise og hurtige afstandsmålinger op til 4 meter.Det fejres som en innovativ mini -TOF -sensor, og den får beundring for sin fremragende hastighed og ekstraordinære nøjagtighed, med målefrekvenser, der når op til 50 Hz.

VL53L1X's forbedrede kapaciteter opstår fra dets sofistikerede design, der integrerer en laseremitter og sensor for at bestemme tidsforskellen mellem udsendte og reflekterede pulser.Dets færdigheder i at operere under forskellige lysforhold og dens modstand mod interferens sikrer pålidelig ydeevne.Med en frekvens på 50 Hz drager applikationer såsom gestusgenkendelse og forhindring af forhindring i robotik enormt fra dens hurtige responstid.

VL53L1X viser bemærkelsesværdig alsidighed.Autonom robotnavigation bliver mere effektiv, når maskiner bruger sensoren til at kortlægge deres omgivelser og undgå hindringer problemfrit.Husholdningsrobotik som støvsugere udnytter denne sensor til at forbedre rengøringseffektiviteten ved nøjagtigt kortlægning af rum.I forbrugerelektronik forbedrer sensoren smartphones gennem præcis gestuskontrol og beriger derved interaktion.

VL53L1X giver adskillige forskellige fordele sammenlignet med traditionelle afstandssensorer som ultralyd eller infrarøde typer.Højere nøjagtighed og udvidet rækkevidde gør det velegnet til både korte og langdistance målinger, især fordelagtige i præcisionsorienterede felter som industriel automatisering.Dens kompakte størrelse og lavt strømforbrug gør det til et optimalt valg for bærbare enheder.

Pinout af VL53L1X

PIN -nummer	Signalnavn	Signal Type	Signalbeskrivelse
1	Avddvcsel	Levere	VCSEL -forsyning, der skal tilsluttes hovedforsyningen
2	AVSSVCSEL	Jord	Vcsel jord, der skal forbindes til hovedgrunden
3	GND	Jord	At være forbundet til hovedgrunden
4	GND2	Jord	At være forbundet til hovedgrunden
5	Xshut	Digital input	XShutdown Pin, Active Low
6	GND3	Jord	At være forbundet til hovedgrunden
7	GPIO1	Digital output	Afbryde output.Åben dræningsproduktion
8	DNC	Digital input	Forbind ikke, skal efterlades flydende
9	SDA	Digital input/output	I²C serielle data
10	Scl	Digital input	I²C seriel urindgang
11	Avdd	Levere	Forsyning, der skal tilsluttes hovedforsyningen
12	GND4	Jord	At være forbundet til hovedgrunden

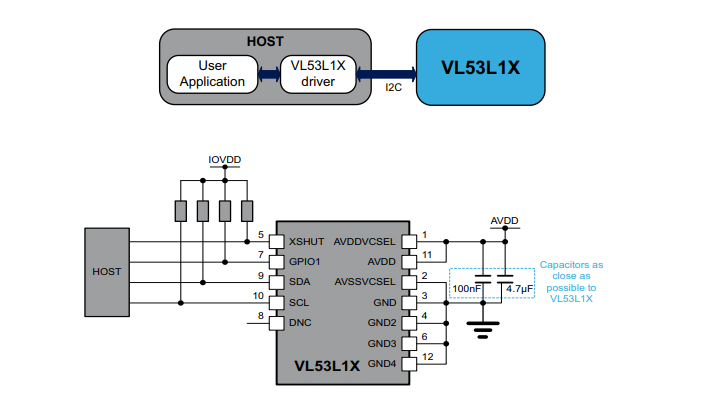

VL53L1X -kredsløbslayout

VL53L1X er en avanceret tid-af-flight-sensor fra stmicroelectronics.Denne sensor fungerer ved at udsende en infrarød laser og måle den tid, det tager for laseren at hoppe tilbage fra et objekt til sensoren, hvilket muliggør præcis afstandsmåling.Denne teknologi finder forskellige anvendelser, herunder forhindringsdetektion, gestusgenkendelse og nærhedssensing.Når man designer kredsløbslayoutet til VL53L1X -sensoren, spiller flere komponenter roller for at sikre sensorens optimale ydelse:

Strømforsyning

Sensoren fungerer bedst med en stabil strømforsyning, der er indstillet til 2,8V eller 3,3V.En lav-dropout regulator (LDO) anbefales for at opretholde denne stabil spænding, da udsving kan påvirke nøjagtigheden.Sted strategisk kondensatorer i nærheden af ​​strømindgangen til at filtrere støj.

I2C -kommunikation

Kommunikation med VL53L1X forekommer via I2C -protokollen.Succesfuld kommunikation nødvendiggør pull-up modstande på SDA (datalinje) og SCL (urlinje).Normalt er 10 kΩ modstande tilstrækkelig, men justeringer kan være nødvendige på baggrund af buskapacitans.

Jorden fly

Implementering af et kontinuerligt jordplan under sensoren er nyttigt til at reducere støj og sikre korrekt betjening.Jordplaner tjener som skjolde, hvilket minimerer elektromagnetisk interferens og forbedrer signalintegriteten.

Layoutovervejelser

Effektivt kredsløbslayout kræver opmærksomhed på flere faktorer:

Placer sensoren og komponenterne såsom LDO-regulatoren og pull-up modstande i nærheden af ​​hinanden.Dette arrangement reducerer sporlængder, minimerer potentielle induktive effekter og sænker støjfølsomhed.

Omhyggelig routing af strøm- og signalspor er nødvendigt for at forhindre krydstale og interferens.At holde effektspor adskilt fra signalspor forbedrer den samlede ydelse.Brug tykkere spor til kraftledninger til at reducere modstand og potentielle spændingsdråber, mens du opretholder signallinjer så korte som muligt.

Placering af afkoblingskondensatorer i nærheden af ​​sensoren og LDO-input forbedrer stabilitet og ydeevne ved at filtrere højfrekvent støj.Kondensatorværdier varierer fra 0,1μF til 10μF.

At overholde disse layoutretningslinjer kan øge pålideligheden og nøjagtigheden af ​​VL53L1X -sensoren.For eksempel at sikre, at et solidt jordplan afbød signalintegritetsproblemer, en fælles udfordring i tætpakkede kredsløb.Det nøjagtige valg af pull-up-modstandsværdier kan forfine I2C-kommunikation og sikre datatransmissionskonsistens.

VL53L1X tekniske specifikationer

Type	Parameter
Emballage	Bulk
Delstatus	Aktiv
Spænding - Forsyning	2.8V-5V
Anvendt IC / del	VL53L1X
Sensortype	Lys, 3D-tid-af-fly (TOF)
Serie	FlightSeSense ™
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Basisdelenummer	VL53L1
Leveret indhold	Board (er)

Funktioner af VL53L1X

VL53L1X -sensoren er genialt inkorporeret i to forskellige breakout -tavler.Hvert bord tilbyder specialiserede funktionaliteter, der er skræddersyet til at imødekomme specifikke applikationer og forskellige miljøforhold.

Langdistance i området for flyvningssensor

En fremtrædende egenskab ved VL53L1X er dens kapacitet til lang afstand, der spænder via avanceret tid-of-flight (TOF) teknologi.Denne funktion muliggør præcise afstandsmålinger, berigende applikationer som autonom navigation, gestusgenkendelse og miljømæssig kortlægning.Sådanne præcise målinger giver et niveau af selvtillid og pålidelighed, der kan være forskellen mellem succes og fiasko i komplekse opgaver.

Regulator med et 5 til 2,8 V inputområde

Bestyrelsen inkluderer en ombordregulator, der kan håndtere et inputområde fra 5 til 2,8 V, der stabiliseres til en konsistent 2,8 V -udgang.Denne spændingsregulering sikrer, at sensoren fungerer pålideligt på tværs af forskellige elektroniske miljøer.Stabiliteten i ydeevne er fordelagtig i alle scenarier, hvor strømforsyningsvingninger er en fælles udfordring.Dette gør det muligt for sensoren at fungere problemfrit inden for en række enheder.

Signalgrænseflade niveau skifter til VL53L1X

For at muliggøre jævn kommunikation mellem VL53L1X -sensoren og værtsmikrokontrollere, der opererer på forskellige logiske niveauer, er en signalgrænseflade -niveau inkorporeret.Denne grænseflade sikrer kompatibilitet og problemfri datatransmission, der udvider sensorens applikationsområde inden for blandede spændingssystemer.Den pålidelige dataflow opretholder operationens integritet, hvilket viser sig at være gavnlige for forskellige teknologiske integrationer.

Ægte afstandsmåling

Sensoren udmærker sig ved at levere nøjagtige afstandsmålinger, uanset målets størrelse, form eller reflektansegenskaber.Denne funktion er fordelagtig til nærhedsfølelse i smarte enheder, forhindringsdetektion inden for robotik og præcisionsmåling i industriel automatisering.Evnen til at tilpasse sig forskellige målegenskaber beriger sit anvendelseslandskab, hvilket gør det til et alsidigt valg for at søge pålidelighed på tværs af forskellige forhold.

Mini PCB -integration

Sensorens kompakte formfaktor er den egnet til rumbegrænsede enheder, der er designet til problemfri integration i miniature PCB'er.Dette er fordelagtigt inden for moderne forbrugerelektronik, IoT -enheder og bærbar teknologi, der kræver høj ydeevne inden for begrænsede fysiske rum.Effektiviteten i montering i trange rum uden at gå på kompromis med funktionaliteten forbedrer dens anvendelighed i banebrydende, kompakte teknologiske løsninger.VL53L1X tilpasser sig ikke kun robust til forskellige målegenskaber, men opretholder også pålidelig ydelse under forskellige effektbetingelser.Disse kvaliteter kombineret med fleksible integrationsmuligheder gør sensoren til en pålidelig og innovativ løsning til en lang række avancerede applikationer.

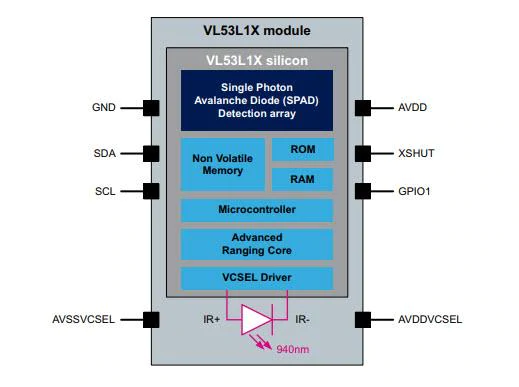

VL53L1X driftsdiagram

Anvendelser af VL53L1X -sensorteknologi

Brugerdetektion

VL53L1X -sensoren forbedrer automatisk effektstyring til forskellige enheder, såsom bærbare computere og IoT -systemer.Ved nøjagtigt at opdage tilstedeværelse kan det optimere strømforbruget, hvilket fører til længere batterilevetid og energieffektivitet.I et moderne arbejdsområde kan enheder, der intelligent administrere strøm baseret på detektion, forbedre arbejdspladsen bæredygtighed og driftsomkostninger.

Robotter og vakuum

VL53L1X er god i robotter og støvsugere til langdistance, hurtig hindringsdetektion.Dens evne til at registrere objekter oversættes hurtigt og nøjagtigt til mere effektive navigations- og rengøringsmønstre.For eksempel kan robotvakuum kortlægge mellemrum mere effektivt, hvilket reducerer chancerne for kollision og sikrer grundige rengøringsrutiner.Denne praktiske anvendelse eksemplificerer, hvordan avanceret sensorteknologi direkte forbedrer hverdagens husstand og rengøringsopgaver.

Droner

Implementering af VL53L1X i droner letter landingshjælp, stabil svævning og præcis loftdetektion.Disse kapaciteter er gode til problemfri droneoperationer i forskellige miljøer.Droner, der bruges til undersøgelse, fotografering og leveringstjenester.Fordel af pålidelige sensorer, der opretholder stabilitet og nøjagtighed.Denne integration fremhæver rollen som robust sensorteknologi i at fremme effektiviteten og pålideligheden af ​​moderne luftenheder.

Inventory Monitoring

VL53L1X hjælper med smarte hylder og salgsautomater ved at tilvejebringe præcis lagerovervågning.Det sikrer nøjagtig sporing af produkter, hvilket forbedrer genopbygningseffektivitet og reducerer omkostninger til lagerstyring.Denne applikation spænder over detail- og logistikindustrier, hvilket gør strømlinede lagerprocesser til operationel succes.Brug af avancerede sensorer til overvågning kan føre til mere intelligente og responsive forsyningskæder.

Sanitære applikationer

I sanitære applikationer sikrer VL53L1X pålidelig detektion uanset målreflektans.Denne funktion bruges til berøringsløse systemer i offentlige vaskerum og sundhedsindstillinger, der forbedrer hygiejne.Ved at sikre ensartet ydelse uanset miljøforhold hjælper denne sensorteknologi med at opretholde høje standarder for renlighed og tilfredshed.

Smarte bygninger og belysning

Smarte bygninger og belysningssystemer udnytter VL53L1X til overvågning af mennesker og muliggør gestuskontrol.Dets anvendelse letter energieffektiv belysning og forbedrer interaktion.For eksempel kan der i moderne kontorer og boligbygninger ved hjælp af avancerede sensorer til gestusstyret belysning føre til mere personlig og effektiv brug af energiressourcer.Denne praktiske anvendelse fremhæver sensorintegrationens rolle i at skabe intelligente miljøer.

1D gestusgenkendelse

VL53L1X understøtter 1D gestusgenkendelse.Denne kapacitet er ideel til forbrugerelektronik og smarte hjemmeenheder, der tilbyder intuitive kontrolmekanismer.Implementering af gestusgenkendelse forbedrer bekvemmeligheden og tilpasser sig de berøringsfri interface-tendenser.Effektiviteten af ​​sådanne løsninger understreger vigtigheden af ​​centrisk design inden for teknologi.

Kamerafokus

I kamerasystemer forbedrer VL53L1X autofokushastighed og robusthed, især under udfordrende lysforhold og til sporing af videofokus.Denne forbedring er god til at opnå billeder af høj kvalitet inden for fotografering og videografi.Kameraer med hurtig og pålidelig autofokus giver større kreativ fleksibilitet.Gennem disse udvidede applikationer er det tydeligt, at VL53L1X -sensorer påvirker forskellige felter, fra elektronik til industriel automatisering.Integrering af avancerede sensorer i hverdagens værktøjer øger ikke kun effektiviteten, men sætter også scenen for fremtidige innovationer.

Afstandstilstande i VL53L1X

VL53L1X -afstandssensoren har tre specifikke tilstande: kort, medium og lang.Hver tilstand er kalibreret til unikke miljøforhold og måleområder, der imødekommer forskellige applikationsbehov.

Lang afstandstilstand

I sin langdistancetilstand kan VL53L1X måle afstande op til 4 meter.På trods af sin kapacitet viser denne tilstand øget følsomhed over for omgivende lys.I praktiske scenarier manifesterer dette sig i miljøer med intens belysning.F.eks. Kan direkte sollys og lyse interiør udfordre sensorens nøjagtighed, ligesom hvordan vores øjne kan kæmpe med blænding.Disse miljøer kræver nøje overvejelse for at afbøde eventuelle nøjagtighedsproblemer.

Medium afstandstilstand

Medium afstandstilstand balancerområde og følsomhed over for omgivelseslys.Denne tilstand måler afstande effektivt inden for en række op til 2 meter.Når han tjener som en formidlende løsning, er det egnet til moderate omgivelsesbelysningsforhold.Denne alsidighed gør den velegnet til forskellige indendørs og semi-udendørs applikationer, hvor der ønskes en afbalanceret ydeevne.

Kort afstandstilstand

Kort afstandstilstand er udformet for maksimal modstand mod omgivende lysinterferens, hvilket sikrer pålidelighed, selv i lyse indstillinger.Denne tilstand tilbyder et måleområde på op til 1,3 meter.Dens robusthed er værdifuld for scenarier, der kræver målinger med tæt rækkevidde og høj præcision.Ideelle applikationer inkluderer samlebånd og nærhedsdetekteringssystemer.Tænk på, hvordan i svage miljøer skifter til en fokuseret lommelygte øger synligheden og nøjagtigheden.

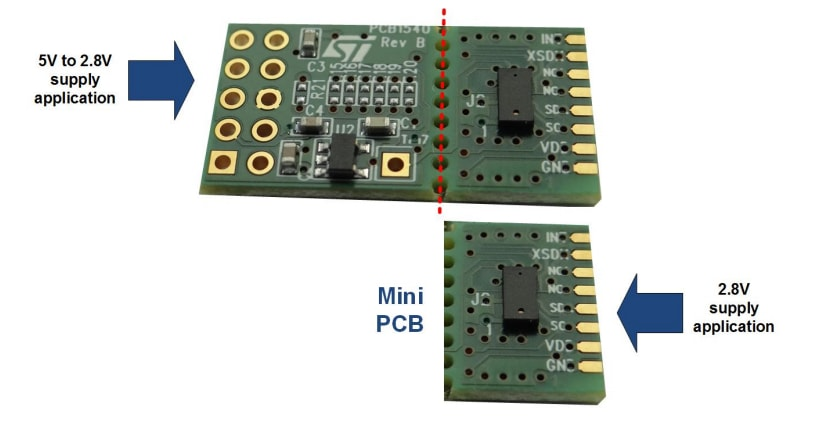

Breakable Board Design af VL53L1X

En bemærkelsesværdig fordel ved det brudbare brætdesign er dens bemærkelsesværdige bekvemmelighed ved at optimere stramme rum.Disse breakout-tavler kan adskilles langs pre-markerede røde stiplede linjer, hvilket effektivt producerer mindre "Mini PCB."Disse mini PCB forenkler integration i en lang række applikationer.Denne modulære strategi strømline ikke kun layoutet, men forbedrer også tilpasning af elektroniske design.Denne tilgang afspejler den færdigheder, der er observeret i skalerbar teknologiinstallationer.Breakable Boards er gavnlige for prototype.Jeg kan hurtigt og ubesværet ændre deres design ved at bryde af og konfigurere sektioner af bestyrelsen.Denne tilpasningsevne fremskynder innovation, der er parallelle med iterative udviklingsprocesser, der ofte anvendes til agile metoder.

Producentoplysninger om VL53L1X

Stmicroelectronics står som en banebrydende kraft i halvlederindustrien med en bemærkelsesværdig vægt på system-on-chip (SOC) -teknologi.En vigtig komponent i deres dominans på markedet stammer fra deres nådeløse engagement i kontinuerlig innovation inden for siliciumteknologi.Dette vedvarende drev gør det muligt for dem at producere avancerede halvledere og imødekomme de dynamiske krav fra forskellige applikationer fra bilsystemer, der sikrer førerens sikkerhed til forbrugerelektronik, der forbedrer livsstilen.Deres banebrydende produktionsdygtighed adskiller dem fra konkurrenter.Ved at bruge de nyeste avancerede faciliteter opnår STMicroelectronics konsekvent produktion af høj udbytte og opretholder upåklagelig kvalitetskontrolstandarder.Disse kapaciteter bidrager til at reducere defekter og optimere ydeevne, som især bruges i industrier med høj risiko, såsom medicinsk udstyr, hvor præcision kan betyde at redde liv, og rumfart, hvor pålidelighed er ikke-forhandlingsberettiget.

Ofte stillede spørgsmål [FAQ]

1. Hvad er VL53L1X?

VL53L1X, en del af ST FlightSense ™ -serien, er en avanceret tid-of-flight (TOF) laser-spanende sensor.Det udmærker sig i præcision, måler afstande op til 4 meter og fungerer ved frekvenser op til 50 Hz.Sensoren finder applikationer inden for forskellige områder såsom robotik og industriel automatisering.

2. Hvordan fungerer VL53L1X?

Denne sensor anvender FlightSense -teknologi til at måle den tid, det tager for infrarøde laserimpulser at rejse til et objekt og reflektere tilbage.I modsætning til traditionelle IR -sensorer, der er afhængige af reflekteret lysintensitet, beregner FlightSense den nøjagtige tidsvarighed.Dette forbedrer målingens pålidelighed, især inden for komplekse miljøer, og scenarier, der kræver høj nøjagtighed.

3. Hvordan ændrer jeg min adresse på I2C?

Hver sensor har brug for en unik I2C -adresse for at forhindre datakollisioner og signalinterferens.Følg disse trin for at tildele forskellige adresser:

Sørg for, at alle VL53L1X -sensorer er tændt.

Kraft på hver sensor sekventielt til adresseopgave.

Ved hjælp af standardadressen oprindeligt skal du få adgang til registre for hver sensor for at ændre sin adresse.
