LC5768MC-75F256C CPLD: Funktioner, specifikationer, fordele og applikationer

Denne guide forklarer LC5768MC-75F256C, en lille, men kraftfuld chip lavet af Lattice Semiconductor.Det viser, hvad chippen gør, hvordan den fungerer, hvordan man programmerer den, og hvor den kan bruges.Hvis du leder efter en chip, der håndterer logiske opgaver, bruger lav effekt og fungerer i mange enheder, vil denne vejledning hjælpe dig med at forstå, hvorfor LC5768MC-75F256C er en god mulighed.

Katalog

Hvad er LC5768MC-75F256C?

De LC5768MC-75F256C er en højtydende kompleks programmerbar logikenhed (CPLD), en del af ISPXPLD 5000MC-familien.Denne enhed er designet omkring en 1,8V kernearkitektur og giver robust logikdensitet, der integrerer 768 makroceller.Som medlem af 5000MC-serien repræsenterer det Lattice's Advanced CPLD-løsninger, der tilbyder pålidelig timingkontrol, effektiv logikimplementering og lav effektdrift, alt sammen optimeret til indlejrede og højhastigheds digitale systemer.ISPXPLD 5000MC-familien forbedrer kapaciteterne i traditionelle CPLD'er ved at introducere multifunktionsblokke (MFBS) og fleksibel I/O-support, hvilket gør LC5768MC-75F256C til et solidt valg til skalerbar logisk integration.Med sin beviste pålidelighed og arkitektur, der er skræddersyet til deterministisk ydeevne, fungerer denne enhed som en pålidelig byggesten i digital design.

Leder du efter LC5768MC-75F256C?Kontakt os for at kontrollere den aktuelle lager, ledetid og prisfastsættelse.

LC5768MC-75F256C-funktioner

• 768 makroceller (MFB-baseret arkitektur)

Enheden integrerer 768 makroceller organiseret i avancerede multifunktionsblokke (MFBS), hvilket understøtter logik med høj densitet med indlejret aritmetiske og hukommelsesfunktioner.Disse MFB'er tillader fleksibel konfiguration for logik, dobbeltport SRAM, FIFO og CAM-funktioner.

• 1,8V kernespænding (MC Variant)

Denne MC-Series-variant fungerer med en 1,8V-kerne, der tilbyder lavere strømforbrug til bærbare og højeffektive design.På trods af lavspændingen opretholder den robust ydelse og logikdensitet.

• 7,5 ns forplantningsforsinkelse (hastighedskvalitet -75)

Det opnår en maksimal pin-to-pin forplantningsforsinkelse på kun 7,5 nanosekunder, hvilket gør den velegnet til moderat til højhastigheds digitale applikationer.-75 hastighedskvalitet balancerer strøm og hastighed i indlejrede systemer.

• 193 Programmerbare I/O -stifter

Chippen tilbyder 193 I/O -stifter, der understøtter flere spændingsstandarder og protokoller.Disse stifter er fuldt programmerbare og tillader fleksibel grænseflade med andre logiske eller analoge enheder.

• Superwide Logic Support (op til 136 input pr. Blok)

Hver MFB understøtter meget brede logiske funktioner med op til 136 indgangssignaler, hvilket muliggør kompleks kombinationslogik i færre logiske niveauer.Dette reducerer forsinkelse af forplantning og forenkler logisk syntese.

• Indlejret SRAM, FIFO og Ternary CAM-support dobbeltport

MFB'er er konfigurerbare til at fungere som SRAM (enkelt/dobbelt port), FIFOS eller ternært indholds adresserbar hukommelse.Denne fleksibilitet muliggør hukommelsesrige logikdesign i en kompakt CPLD.

• On-Chip PLL (Sysclock ™)

Den indbyggede PLL understøtter urmultiplikation/opdeling fra 1 × til 32 ×, faseforskydning og ekstern feedback.Det hjælper med at styre timing og skævhed på tværs af højhastighedssynkrone systemer.

• Bred I/O Standard Support (SYSIO ™)

I/O -blokke understøtter en bred vifte af signalstandarder, herunder LVCMO'er, LVTTL, SSTL, HSTL, GTL+, LVDS og LVPECL.Dette muliggør blandet spænding og differentiel signalering på en enkelt enhed.

• In-system Programmability (ISPXP ™)

Enheden understøtter programmering i systemet gennem IEEE 1532 eller SYSCONFIG-interface.Det kan omprogrammeres på tavlen uden at fjerne det, hvilket muliggør designopdateringer og feltkonfiguration.

• Boundary Scan Test (IEEE 1149.1 kompatibel)

Fuld JTAG-grænsescanningsstøtte tillader robust test på bestyrelsesniveau og fejlsøgning.Dette sikrer overholdelse af moderne testkrav og forenkler validering i produktionen.

• 5V tolerant I/O.

På trods af en 1,8V -kerne er I/O -bankerne tolerante over for 5V -signaler, der understøtter ældre spændingsgrænseflader.Dette forbedrer kompatibiliteten med ældre systemer og blandede spændingsmiljøer.

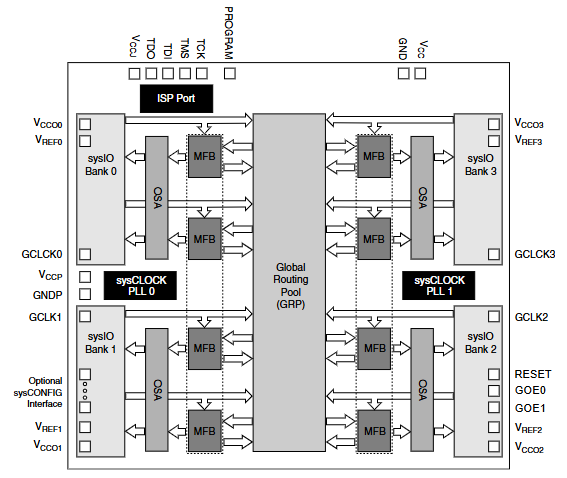

ISPXPLD 5000MX/5000MC Block Diagram

Blokdiagrammet for LC5768MC-75F256C i ISPXPLD 5000MX/5000MC-familien fremhæver, hvordan chippen er struktureret til at håndtere programmerbare logiske opgaver.I midten er den globale routingpool (GRP), der fungerer som det vigtigste forbindelsesnav, der forbinder forskellige logiske og funktionelle blokke, så signaler kan bevæge sig effektivt i hele enheden.På hver side af GRP er to faselåste sløjfer (PLL0 og PLL1), en del af SysClock-systemet.Disse genererer præcise og justerbare ursignaler, der hjælper med at opretholde timingnøjagtighed for højhastighedsoperationer på tværs af chippen.

Omkring GRP og PLL'er er fire Sysio -banker.Hver bank indeholder konfigurerbare systemarrays (CSA'er) og multifunktionsblokke (MFBS).CSAS håndterer grundlæggende logikbehandling, mens MFBS understøtter mere avancerede funktioner som matematikoperationer og hukommelsesfunktioner.Denne ordning giver enheden stærk I/O -fleksibilitet og gør det lettere at skalere efter forskellige applikationer.Strøm- og urforbindelser er også tydeligt vist i diagrammet.Flere VCC-, VREF- og GND -stifter distribueres for at opretholde stabil effekt på tværs af chippen.Globale urindgange (GCLK0 til GCLK3) giver eksterne ure mulighed for at fodre ind i systemet og arbejde med GRP og PLL'er.

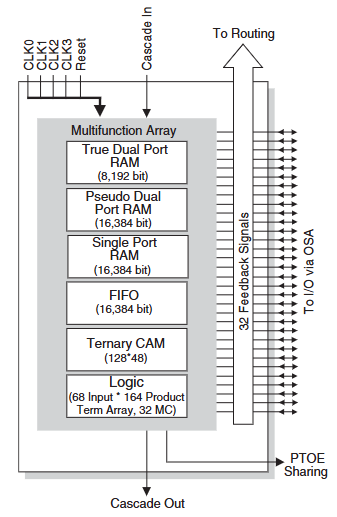

Multifunktionsblok (MFB) diagram

Multifunktionsblokken (MFB) i LC5768MC-75F256C ISPXPLD 5000MX/5000MC kombinerer både hukommelse og logiske funktioner til understøttelse af fleksible designbehov.Det understøtter flere hukommelsestyper, herunder ægte dobbeltport RAM (8.192 bit), pseudo dobbeltport RAM, FIFO og enkeltport RAM (hver op til 16.384 bit) plus ternær cam (128 × 48).Disse hukommelsesmuligheder gør MFB nyttige til databuffering, midlertidig opbevaring og hurtig datalopslag.

MFB har også stærke logiske kapaciteter.Det inkluderer en 68-input med 164-produktperiode-array og 32 makroceller, hvilket gør det muligt for det at udføre komplekse logiske operationer.Det bruger flere urindgange (CLK0 til CLK3) og et nulstillingssignal til at kontrollere timing og operationer.For at udvide funktionaliteten tillader Cascade In/Out -porte MFBS at være tilsluttet sammen på tværs af blokke.QSA (Quad System Array) -grænsefladen forbinder MFB til I/O -banker til hurtig kommunikation med eksterne systemer.Kort sagt, MFB er en kraftfuld, fleksibel enhed, der håndterer både hukommelses- og logikopgaver, hvilket hjælper enheden med at fungere godt i indlejrede og højhastighedsapplikationer.

LC5768MC-75F256C-specifikationer

Type	Parameter
Fabrikant	Gitter Semiconductor Corporation
Serie	ISPXPLD® 5000
Emballage	Bulk
Delstatus	Aktiv
Programmerbar type	I systemprogrammerbar
Forsinkelsestid TPD (1) Max	7,5 ns
Spændingsforsyning - intern	1,65V ~ 1,95V
Antal logiske elementer/blokke	24
Antal makroceller	768
Antal I/O.	193
Driftstemperatur	0 ° C ~ 90 ° C (TJ)
Monteringstype	Overflademontering
Pakke / sag	256-BGA
Leverandørenhedspakke	256-fpbga (17x17)

LC5768MC-75F256C-applikationer

1. Telekommunikation og netværk

LC5768MC-75F256C er ideel til brug i basestationer, telekomafbrydere og optiske netværksenheder, hvor der er behov for højhastighed og deterministisk logik.Dens indlejrede hukommelse og multi-spænding I/O-support Aktivér protokolbehandling, datrammer og lav-latensstyringsopgaver.

2. Datakommunikation og opbevaring

Denne CPLD er velegnet til routere, RAID-controllere og disk-array-systemer, der kræver effektiv datahåndtering og hurtig signalbehandling.Dets SRAM- og FIFO-support med dobbeltport giver den buffer- og strømningskontrol, der er nødvendig i miljøer med høj kapacitet.

3. Protokolprocessorer og busgrænseflader

Med forudsigelig timing og logiske ressourcer med høj densitet udmærker LC5768MC sig i implementering af busbroer, bagfly-grænseflader og protokollekodere.Det muliggør hurtige logiske svar og understøtter problemfri integration med flere signalstandarder.

4. Industrielle og IoT -kontrolsystemer

Ved industriel automatisering bruges enheden til overvågning, maskinstyring og logisk sekventering.Dens øjeblikkelige kapacitet, lav effekttrækning og robuste I/O-funktioner gør det velegnet til IoT-noder og indlejrede controllere.

5. Forbruger og medicinsk elektronik

Det kompakte fodaftryk og rige logikblandede hukommelsesfunktioner gør denne CPLD værdifulde i bærbare medicinske instrumenter og forbrugerelektronik.Det håndterer systemstyring, interfacehåndtering og effektsekventering i størrelsesbegrænset og energisensitive design.

LC5768MC-75F256C lignende dele

Funktion	LC5768MC-75F256C	LC5768MV-75F484C	LC5768MV-75FN256C	LC5768MV-5F484C
Familie	ISPXPLD 5000MC	ISPXPLD 5000MV	ISPXPLD 5000MV	ISPXPLD 5000MV
Kerne spænding	1,8v	3.3V	3.3V	3.3V
Makroceller	768	768	768	768
Maksimal frekvens	~ 150MHz	~ 150MHz	~ 150MHz	~ 200–250MHz
Formeringsforsinkelse (TPD)	7,5ns	7,5ns	7,5ns	5ns
Pakningstype	256-ball BGA	484-ball BGA	256-ball BGA	484-ball BGA
Pakkekode	F256C	F484C	FN256C	F484C
I/O -tælling	193	317	193	317
In-system programmerbar	Ja	Ja	Ja	Ja
Indlejret hukommelsesstøtte	Ja (SRAM/FIFO/CAM)	Ja	Ja	Ja
JTAG (IEEE 1149.1)	Understøttet	Understøttet	Understøttet	Understøttet
Instant-on	Ja	Ja	Ja	Ja
Anvendelse	Lav effekt, tæt logik	Høj I/O, generel CPLD	Kompakt 3.3V -logik	Højhastigheds 3.3V-logik

LC5768MC-75F256C-programmeringstrin

1. Forbered dit bord og værktøjer

Tilslut LC5768MC-75F256C til din pc ved hjælp af et kompatibelt programmeringskabel, såsom gitteret HW-USBN-2B.Sørg for, at JTAG -linjer er korrekt dirigeret, og termineringsmodstande (f.eks. 4,7 kΩ på TCK) er på plads for at sikre stabil kommunikation.

2. Generer programmeringsfilen

Brug Gitter Diamond eller ISPVM -software til at kompilere dit design og eksportere en JEDEC (.JED) programmeringsfil.Denne fil indeholder den komplette bitstream, der vil blive skrevet til CPLDs konfigurationshukommelse.

3. Start programmeringssoftwaren

Åbn Diamond Programmør eller ISPVM -systemværktøjet på din pc, og kontroller, at din programmør registreres korrekt.Vælg LC5768MC-75F256C-enheden fra listen for at begynde opsætningen.

4. Udfør i-systemprogrammering (ISP)

Brug JTAG (IEEE 1532) interface til at indlæse JEDEC -filen direkte på enheden, mens den forbliver monteret på brættet.Bitstream gemmes i intern ikke-flygtig hukommelse, hvilket muliggør øjeblikkelig konfiguration ved opstart.

5. Kontroller og fastgør konfiguration

Efter programmering skal du udføre en læse-back-operation for at bekræfte, at konfigurationen var vellykket.Aktivér om nødvendigt sikkerhedsikringen for at låse enheden og forhindre uautoriseret omprogrammering eller reverse engineering.

6. Konfigurer og nulstil enheden

Når programmeringen er afsluttet, kan enheden automatisk genstarte, eller du kan skifte sit program eller init -stifter for at tvinge en genindlæsning.CPLD fungerer derefter baseret på den nyligt anvendte konfiguration med deterministisk starttiming.

7. Valgfrit: Feltprogrammering eller opdateringer

Du kan omprogrammere LC5768MC-75F256C i marken ved hjælp af den samme JTAG-interface til opdateringer eller korrektioner.Derudover tillader dens SYSCONFIG ™ -grænseflade delvis rekonfiguration uden fuld effektcykling i avancerede applikationer.

LC5768MC-75F256C fordele

• Lavere effekt for bærbare og indlejrede systemer

Sammenlignet med mange traditionelle CPLD'er med højere kernespændinger hjælper LC5768MC-75F256Cs 1,8V kerne med lav effekt med at reducere det samlede systemkraftforbrug.Dette gør det attraktivt for batteridrevet eller varmefølsomme applikationer, hvor termisk budget og energieffektivitet betyder noget.

• Instant-on kapacitet

I modsætning til mange FPGA'er eller større programmerbare enheder, der kræver ekstern konfiguration ved hver opstart, tilbyder denne CPLD øjeblikkelig adfærd, hvilket tillader at undgå forsinkelser eller behovet for ekstern flashhukommelse.Dette fører til hurtigere tid til operation og større pålidelighed.

• Mere forudsigelig timing vs. FPGA'er

Den deterministiske timingadfærd for denne CPLD, især under tung logik eller I/O-belastning, giver bedre kontrol sammenlignet med den ofte variable timing af større FPGA'er.Dette gør det mere velegnet til tidskritiske applikationer som digitale kontrolsløjfer, kommunikationsgrænseflader og synkroniserede logiske systemer.

• Effektiv læringskurve og designværktøjsøkosystem

Til overgang fra 22V10S, ældre PAL/GALS eller SIMPLE PLDS tilbyder denne enhed en blid indlæringskurve via Lattice's intuitive designværktøjer som Diamond og ISPVM.Mange drager fordel af hurtigere prototype og færre integrationshovedpine.

LC5768MC-75F256C Emballagedimensioner

• Pakningstype: Fin-pitch ball gitter array

• Pin -tælling: 256 bolde

• Pakningstørrelse: 17 mm × 17mm

• Pakkehøjde: Ca. 1,2 mm

• Ball pitch: Standard fin-pitch normalt 0,8 mm

LC5768MC-75F256C Producent

LC5768MC-75F256C er fremstillet af Gitter Semiconductor Corporation, et U.S.-baseret firma, der er anerkendt for sin ekspertise inden for lav effekt, programmerbare logiske enheder med små fodprint.Grundlagt i 1983 og med hovedkontor i Hillsboro, Oregon, fokuserer Gitter på at levere FPGA'er, CPLD'er og relaterede udviklingsværktøjer, der er skræddersyet til applikationer inden for kommunikation, computing, industrielle, bil- og forbrugermarkeder.Virksomheden er kendt for lange produktlivscyklusser, bredt designværktøjsstøtte og pålidelig programmering i systemet på tværs af sine enhedsfamilier.Som den originale udvikler og leverandør af ISPXPLD® 5000MC-familien, sikrer Gattice robust teknisk dokumentation, softwarestøtte og tilgængelighed gennem autoriserede distributører og langsigtede livscykluspartnere.

Konklusion

LC5768MC-75F256C er en smart og pålidelig CPLD, der tilbyder stærk logik- og hukommelsesfunktioner i en kompakt chip.Den bruger lidt kraft, starter med det samme og fungerer med mange forskellige signaltyper.Med 768 makroceller, indbygget hukommelse, hurtig ur og fleksible input/outputindstillinger passer det godt i produkter som telekomenheder, industrimaskiner, opbevaringssystemer og forbrugerelektronik.Dens lette programmering, stærke ydelse og support til opdateringer gør det til en nyttig løsning til både nye designs og opgraderinger.
